【導讀】經常上 MK 的網站看飛行錄相，四軸飛行起來穩定性真好，簡直是酷斃了。最終沒能抵制住誘惑，沖動之下決定自已也做個來玩玩。從網上收集資料，一切從 0 起步。經歷了幾個月的走走停停，現在已陸續完成了無刷電調、四軸機架、遙控器多通道改造、IMU 模塊、飛控板設計制作。現小有成果，公布出來和大家交流交流，以資進步。
由于水平所限，只熟悉和使用 51 架構的 MCU，系統的所有模塊都是架構在 C8051F 的基礎上。但四軸所涉及的原理、控制理論都是一樣的原理，希望各位童鞋不吝賜教，多多指導，謝謝！！！

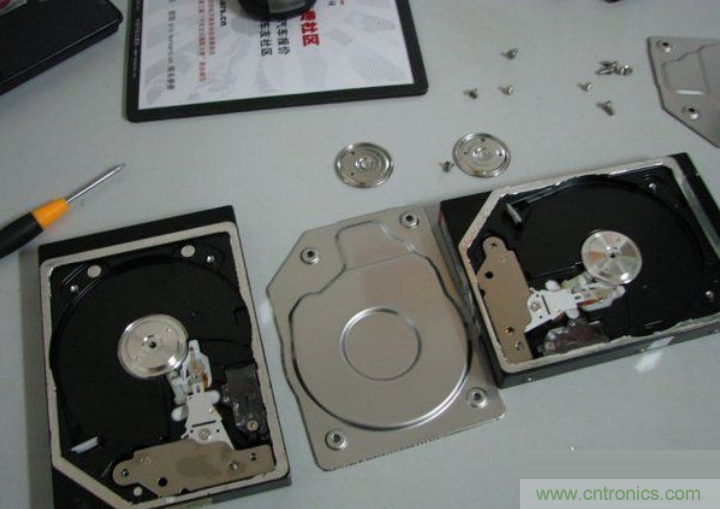

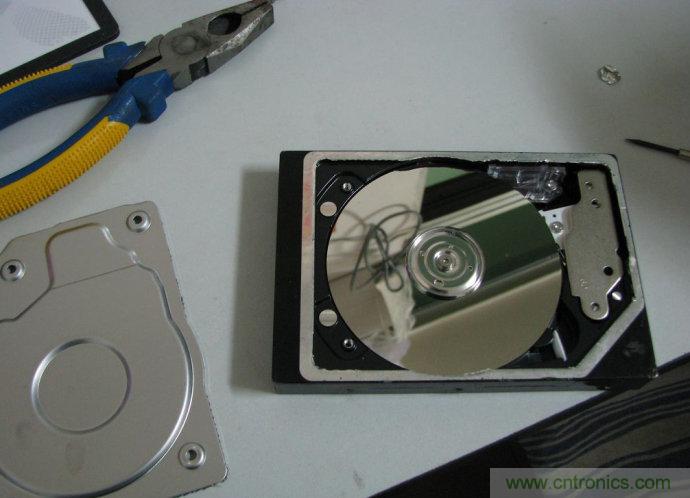

從舊貨攤買的兩個硬盤
費了九牛二虎之力，最后改造一個拆手機用的起子，搞定了。
機架打算用現有的電直尾管和管座配上硬盤片構成，電機用新西達 2212 KV930，兩正兩反的槳用口碑不錯的德國 EPP1045 。
固定電直尾管的座子，好貴呀！
固定電直尾管的座子，好貴呀！

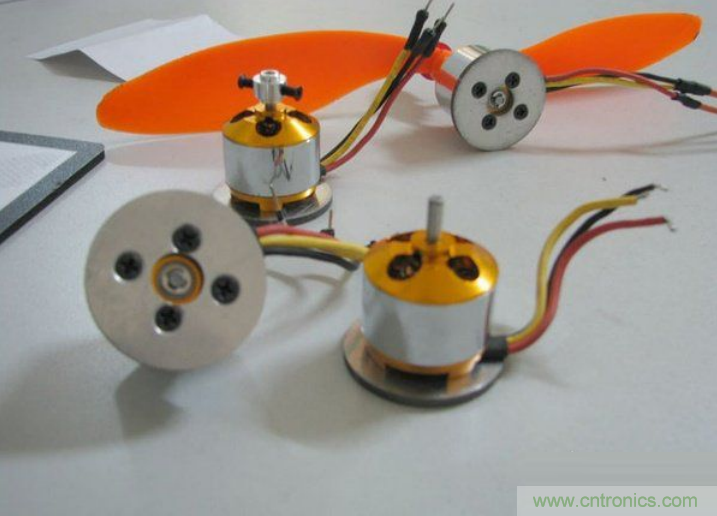

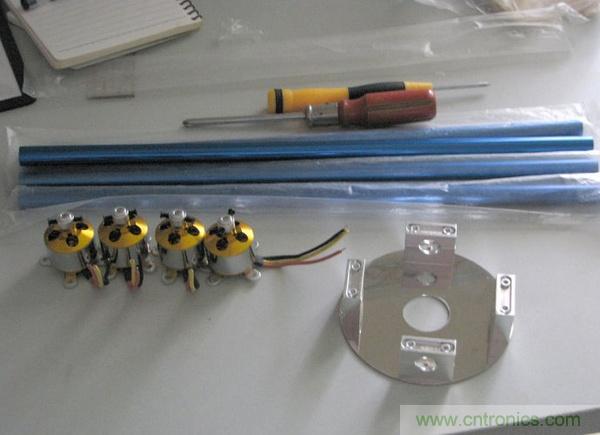

和到手的電機、尾管合張照。

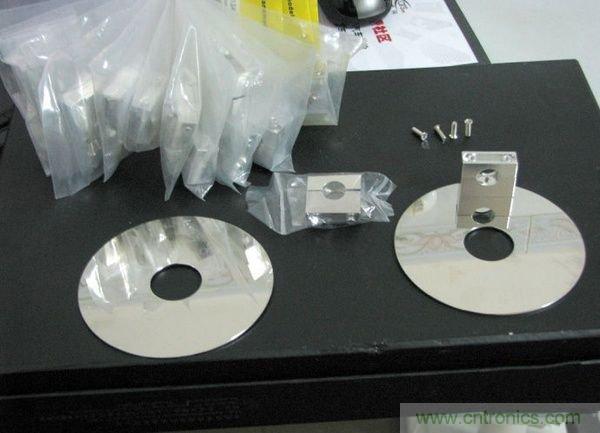

外加工的 4 個電機安裝座。

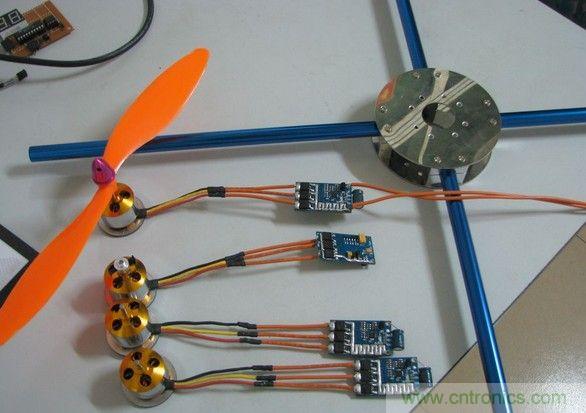

機體主要部分完成。

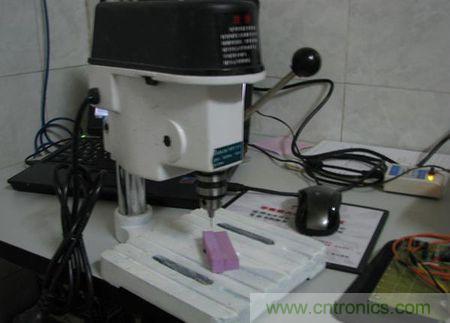

加工機架的得力工具。

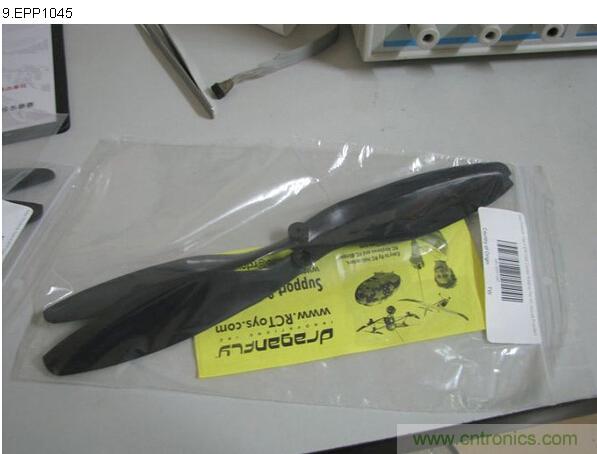

EPP1045
一正一反。

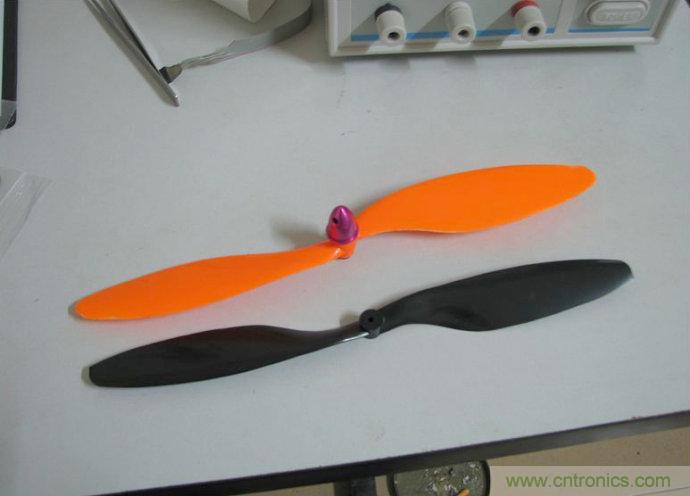

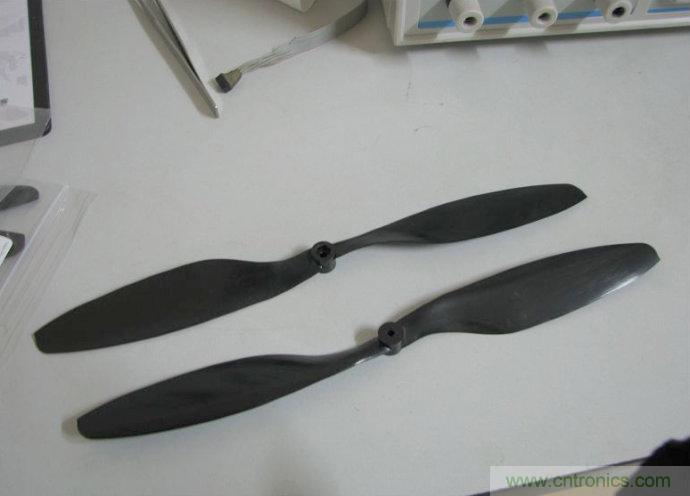

和市場上3塊錢一個的正槳對比。
用電機原配的槳保護器固定兩葉槳。

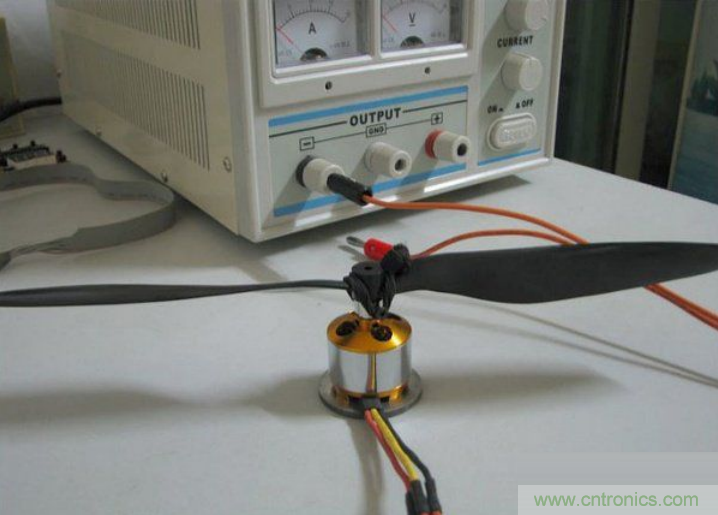

焊上香蕉頭，感覺重量不小，拆除前留個影。

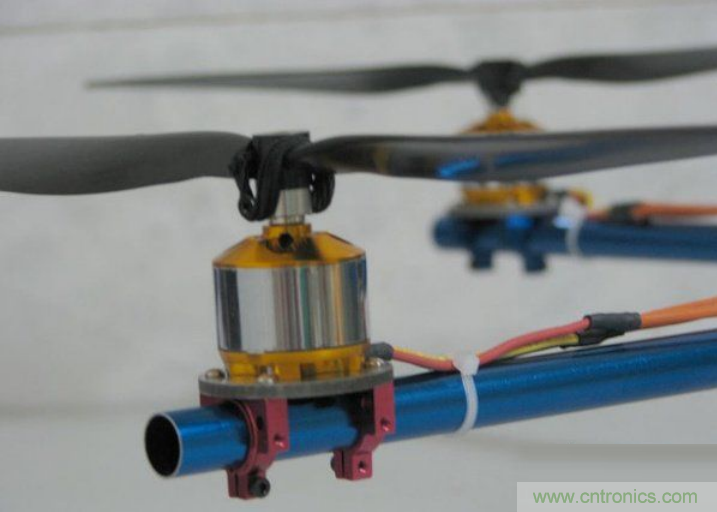

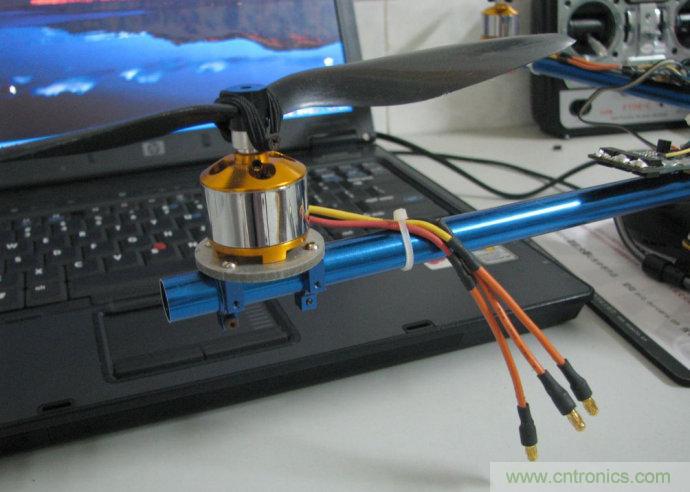

電機安裝固定方式。
機架整體結構。
平視角度，很有型吧！

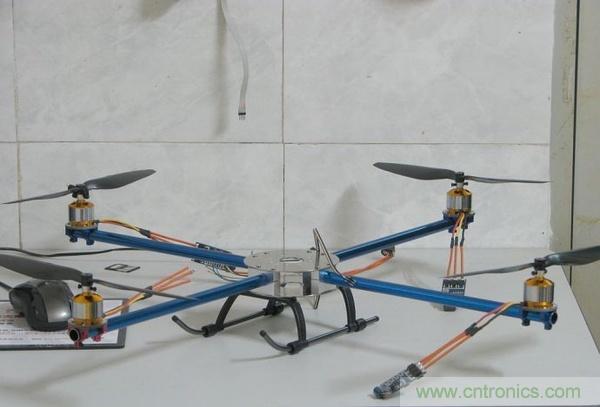

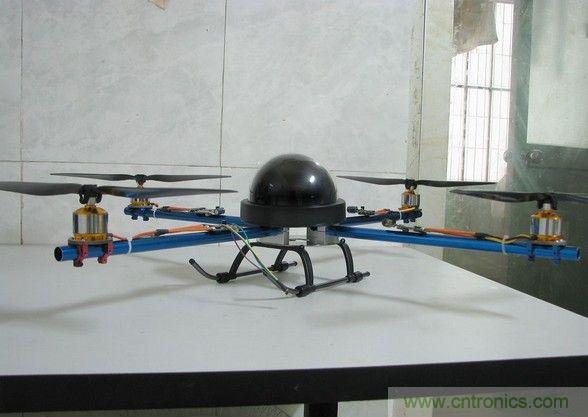

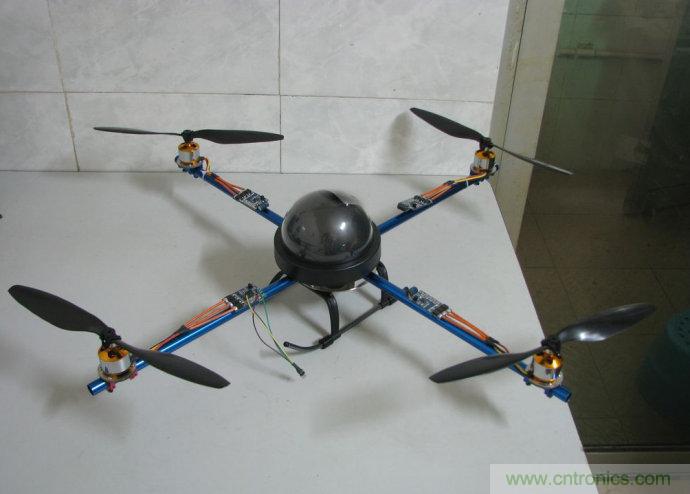

整機完成效果圖。
好了，機架完成了。接下來是遙控器的改造時間 ， 買了個又便宜又大塊的 FT06-C，準備先把 6 通改到8 通，增加兩個比例通道，并且配上 LCD 液晶屏，用來顯示控的相關參數。控的高頻頭還留用，PPM 編碼板整個換掉它。

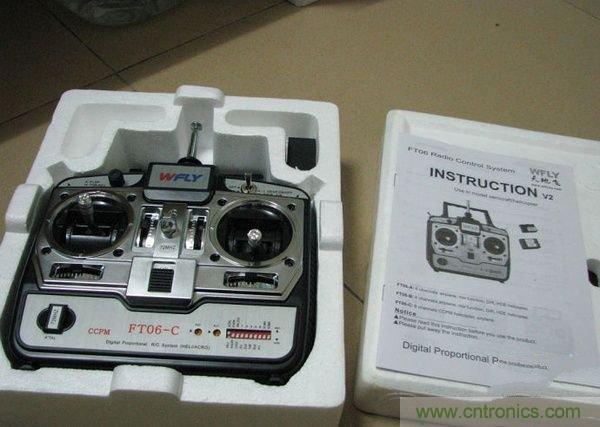

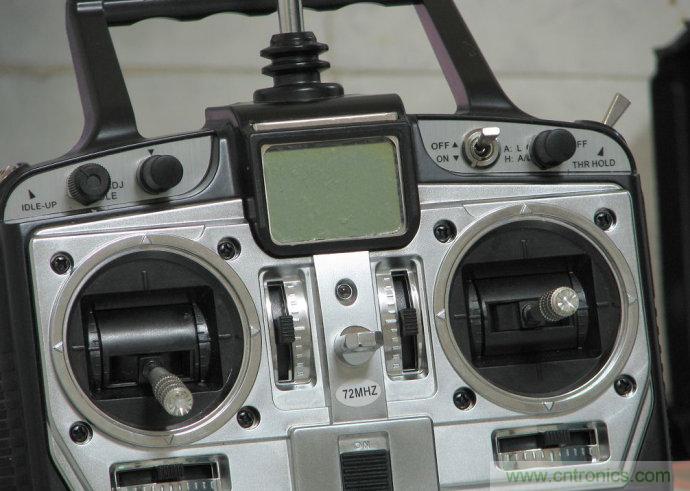

準備拿來折騰的天地飛。

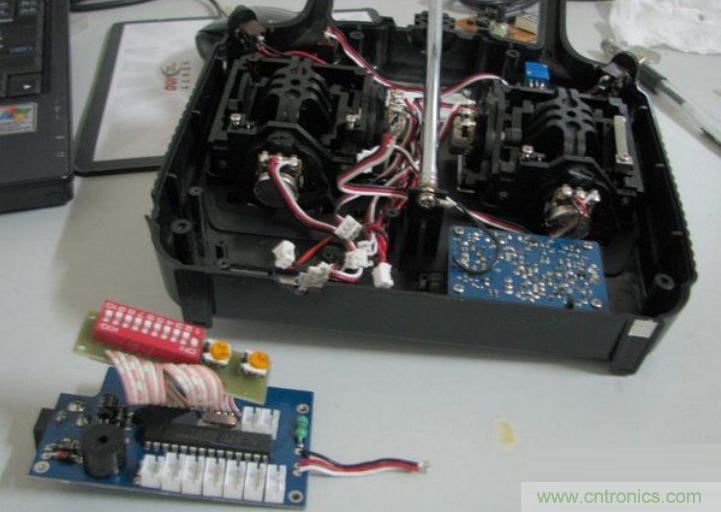

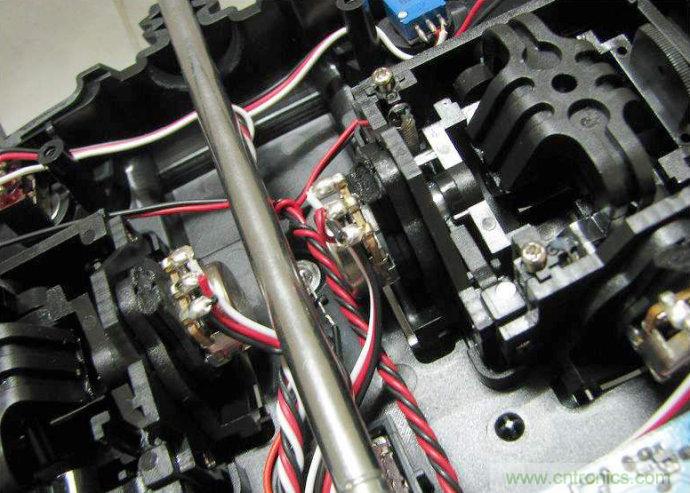

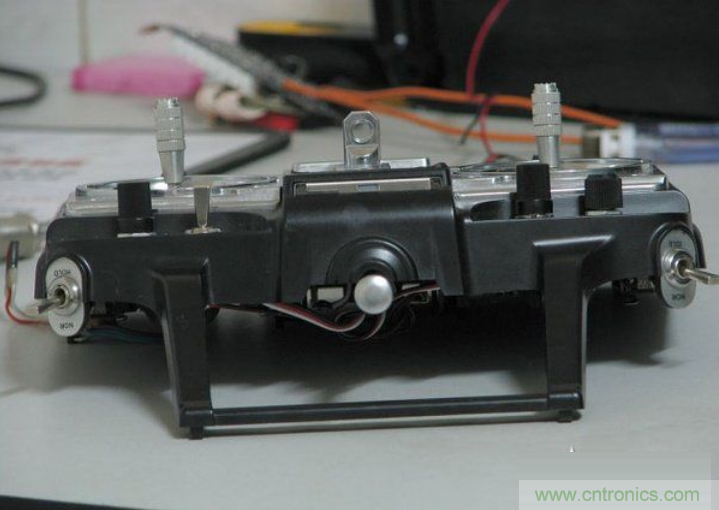

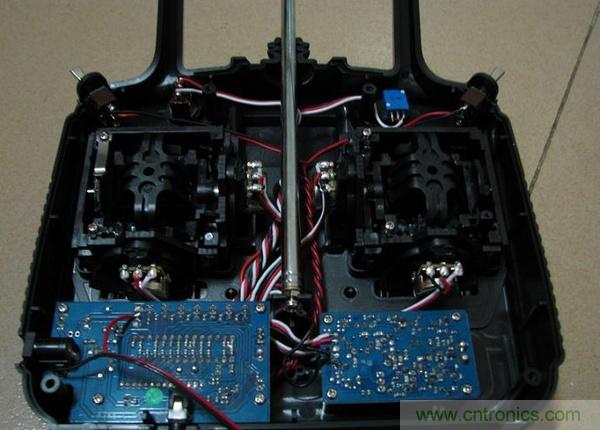

FT06-C 內部結構。

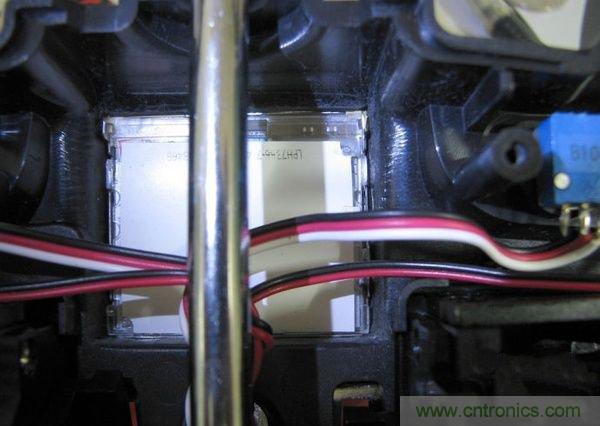

在這個位置加個 LCD 屏。

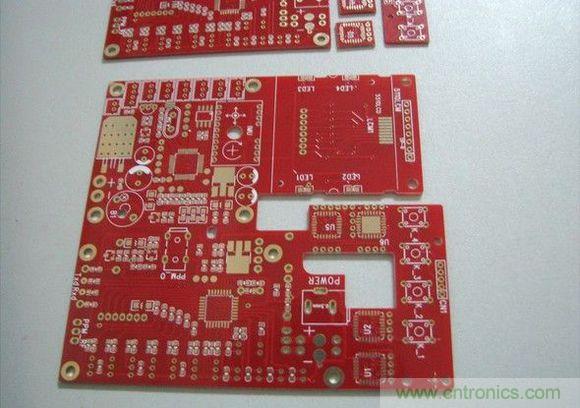

打回來的樣板，這樣做省錢。

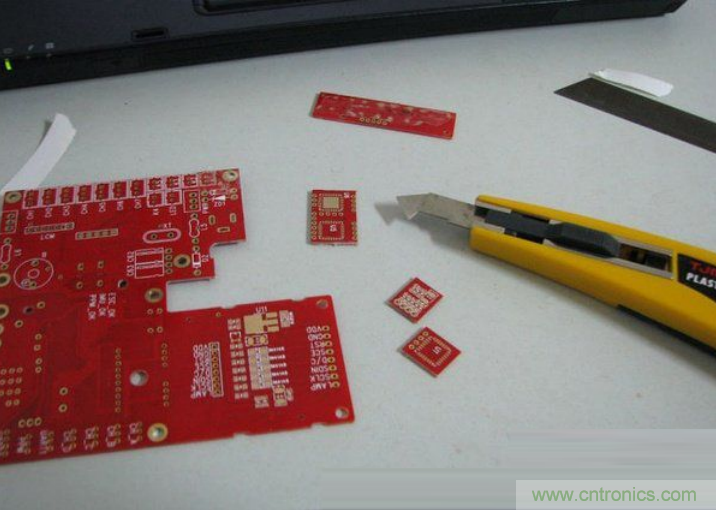

為裁板專門買的勾刀。
花了一個多小時時間，搞定！

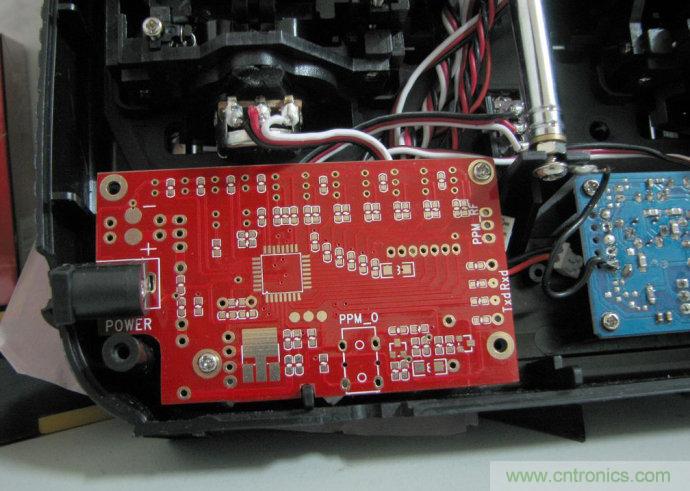

拆掉 FT06-C 控的原裝 PPM 板。
比下位置，很正點：）。

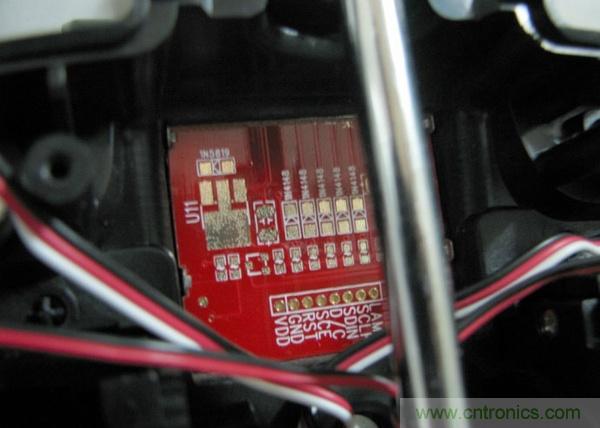

FT06-C 的這個位置，剛好能放進一個 5110 屏。

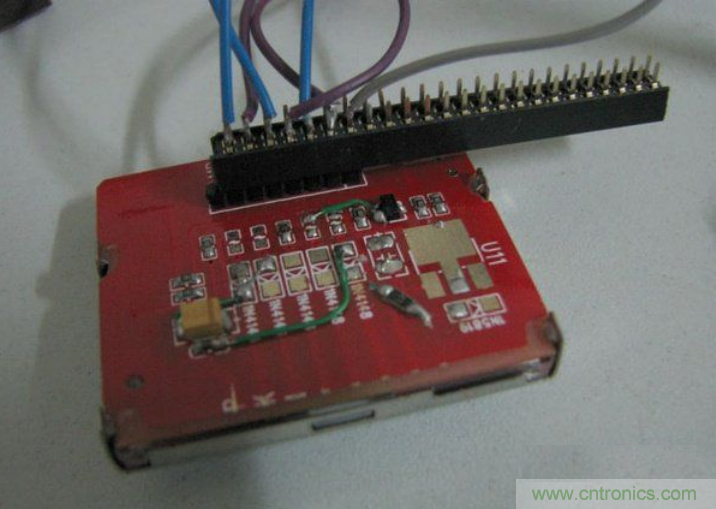

液晶屏的 PCB 板。

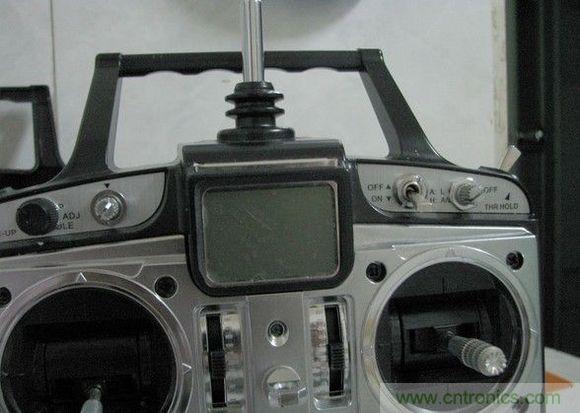

預期效果。

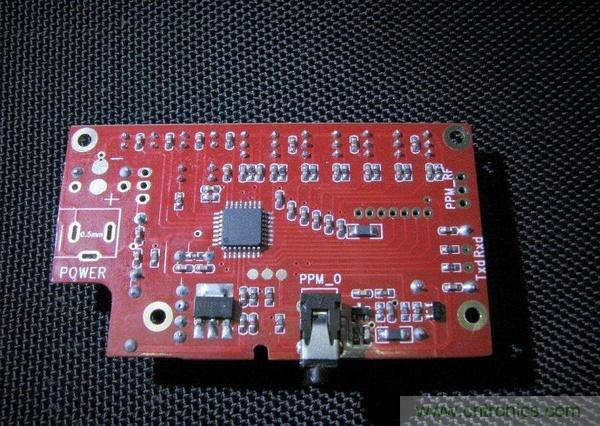

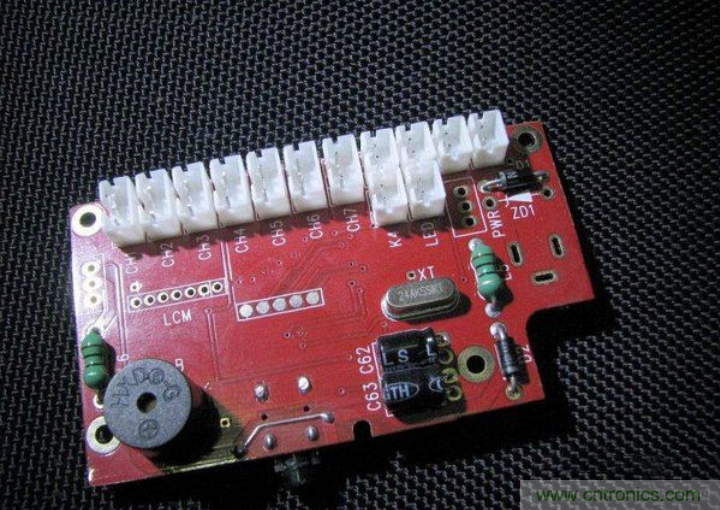

PPM 控制板焊接完工
看背面。底部電源走線，被工廠做板時移錯了位置E。

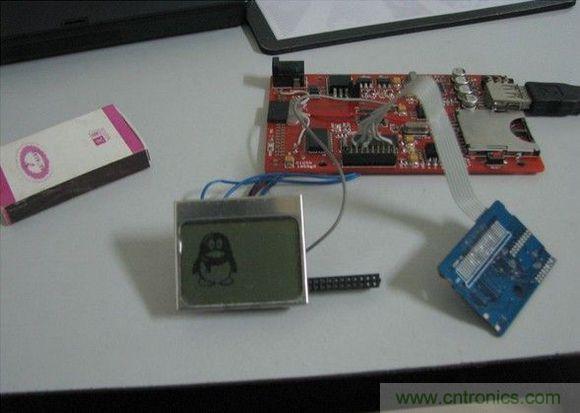

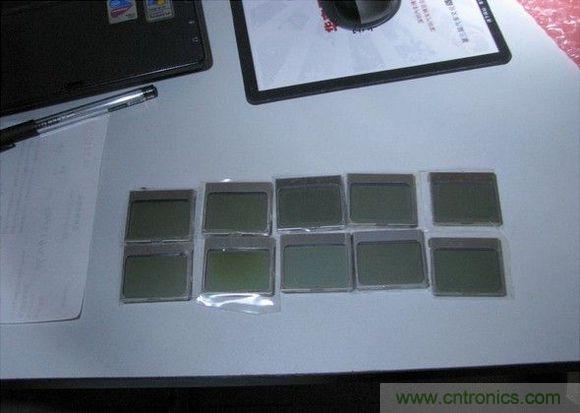

新到手的 5110LCD 屏。
布線時未注意，搞反了液晶的方向：-（
液晶屏點亮成功。

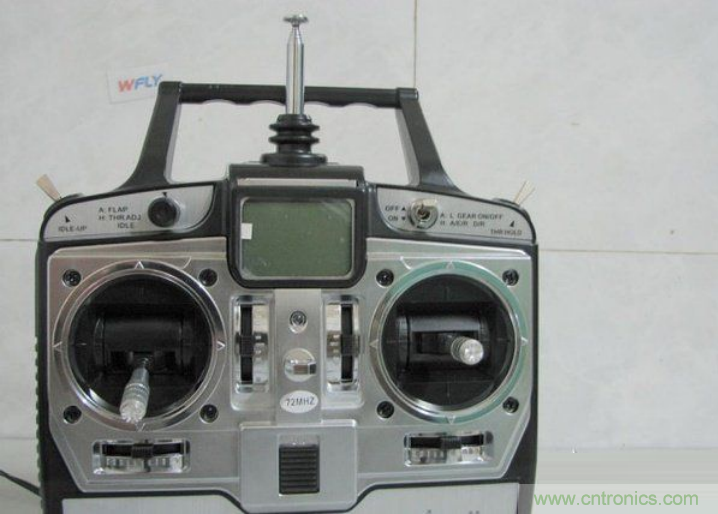

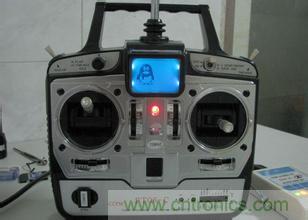

效果怎樣：）

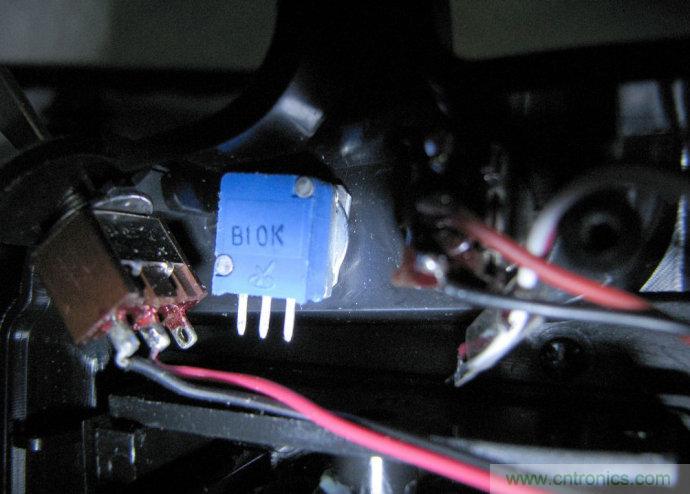

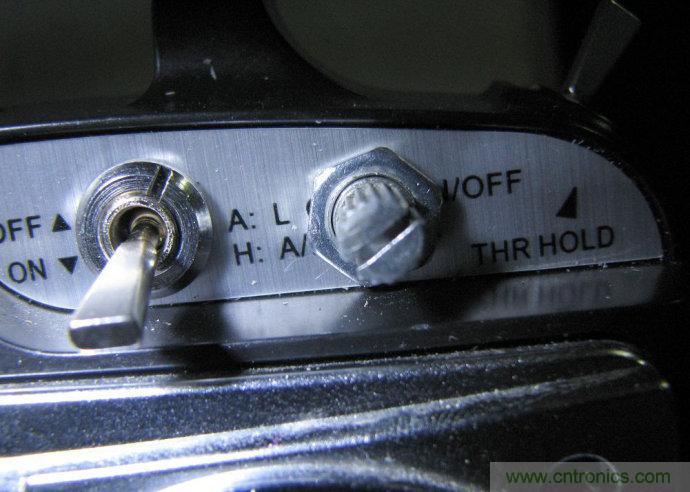

安裝右邊電位器。
右邊
安裝左邊電位器。
左邊

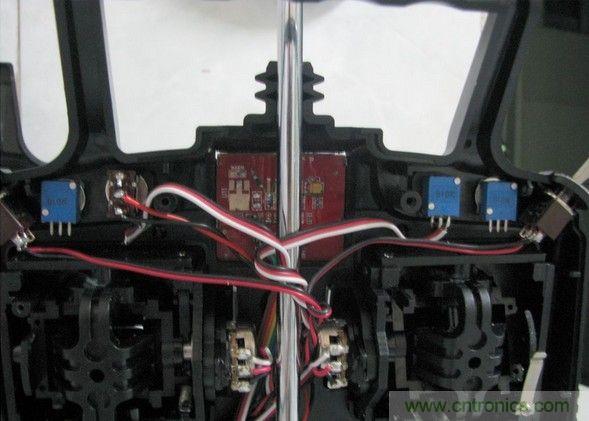

液晶、電位器的連線。

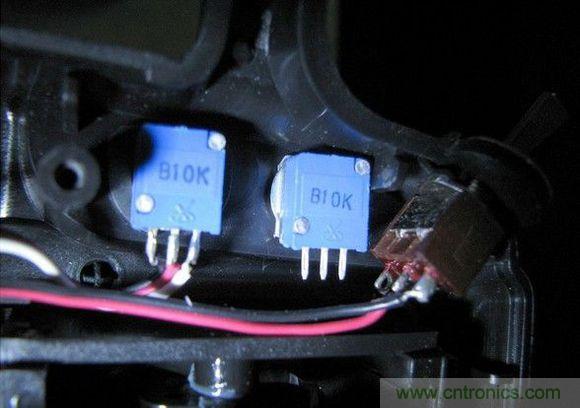

增加的兩個電位器。

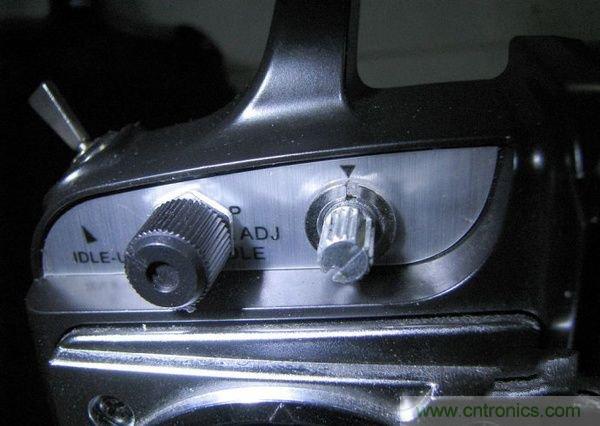

旋鈕安裝好的樣子
增加的電位器旋鈕高度。

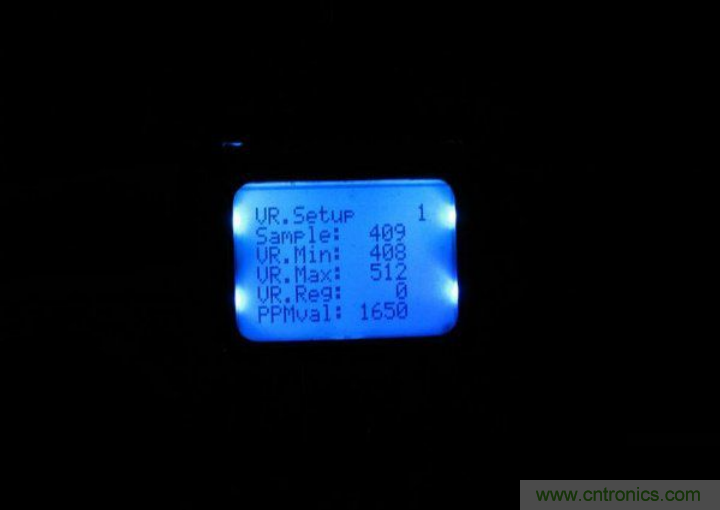

工程模式，校準搖桿中立點。

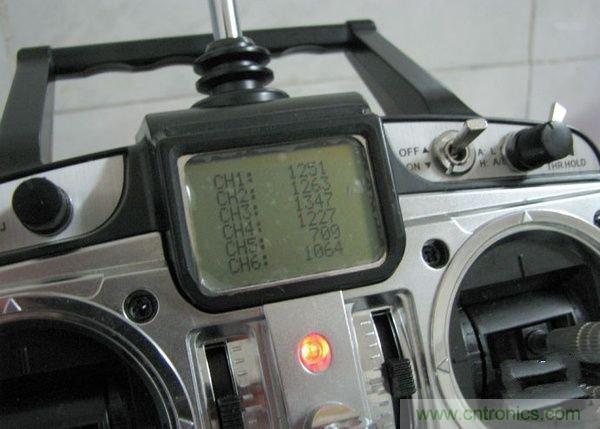

工作時，顯示前 6 個通道的 PPM 有效值。

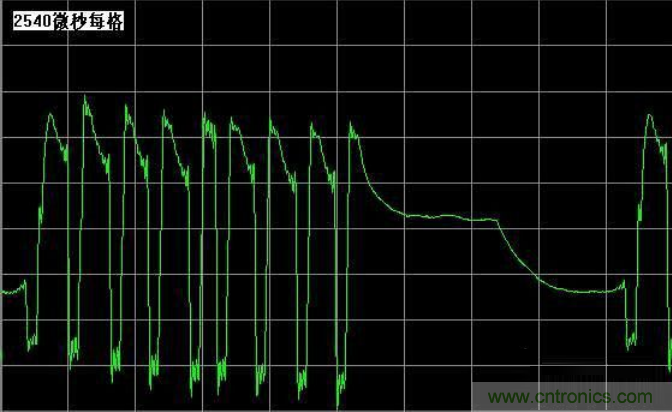

從接收機輸出測得的 8 通道 PPM 波形。
在 G3.5 中試飛測試。
航拍一定要注意安全，航拍器摔壞的損失大，是一方面，另一方面，航拍器如果出現故障墜落，就可能會對人造成嚴重危險。相比直升飛機機械部分多，故障點多，槳翼大，總體重量大，多軸航拍器，螺旋槳多，機械部分極少，大多是電子設備控制，飛行完畢應注意檢修。“螺旋槳之間是有氣流影響的，高頻振動下，螺旋槳難免斷裂，那么就會發生“射槳”情況，斷裂的槳飛出去，跟樹葉差不多沒什么損害。但是，飛行器會失去平衡，導致墜機。”如果在較高的高度發現“射槳”，可以馬上推油門，由于力的作用，這樣就可以減小飛行器下降的速度。
