【導讀】金色版iPhone 5S拆解報告已經出來了（點擊查看iPhone 5S拆解詳情），但卻還不夠徹底，一個個完整的芯片還不能滿足好事者對iPhone 5S的窺探之心，于是就有人將iPhone 5S的芯片進行了拆解，讓我們來看看顯微鏡下的A7是一顆怎樣的“芯”。
iFixit聯合Chipworks帶來了A7處理器的拆解，讓我們來看看iPhone 5S究竟有一顆什么芯。

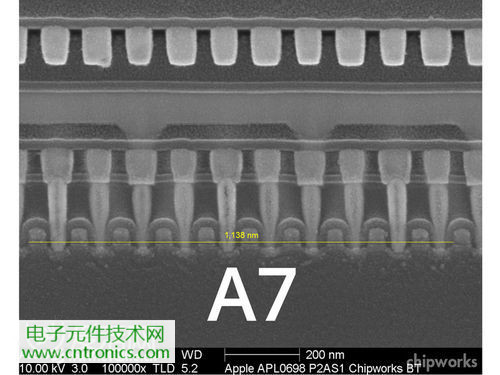

電子顯微鏡下的A7處理器晶片圖像。Chipworks確認，A7的確是由三星代工的芯片，使用了三星的28納米HKMG工藝。

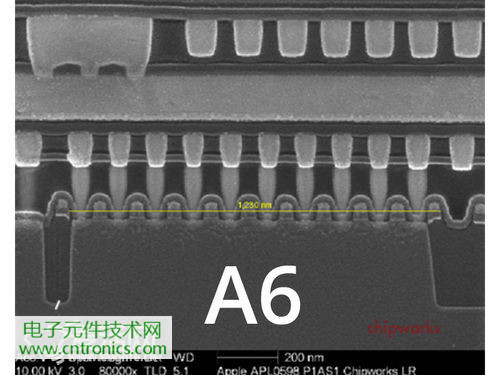

接下來看看A6處理器與A7處理器的對比圖。A6的門間距是123納米，而A7的門間距是114納米。A7采用的是28納米制程而A6是32納米制程，兩者有什么差別呢？也就是說，A7可以在A6的77%面積內放下和A6處理器一樣多的晶體管，然而A7的芯片面積比A6還大，這也難怪iPhone 5S對iPhone 5那碾壓性的性能優勢了。

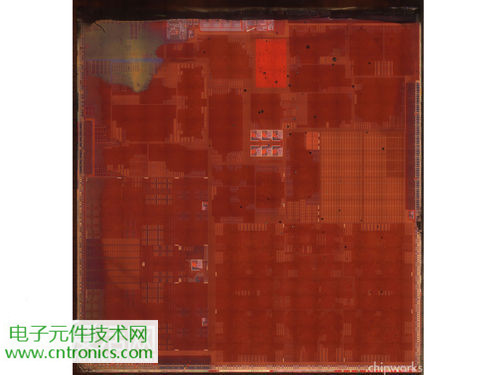

A7處理器芯片里面的10億個晶體管。

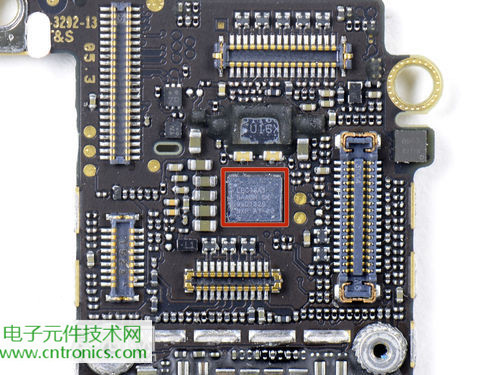

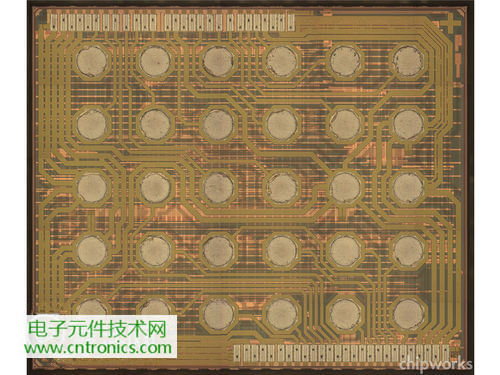

iPhone 5S神秘的M7處理器，Chipworks發現M7其實是一塊NXP LPC18A1，是以ARM Cortex-M3為基礎開發的LPC1800系列的一員。M7芯片用來收集和處理加速度計，陀螺儀以及地磁儀所傳來的數據，這樣可以讓A7處理器更專注于處理其他數據。在處理完這些數據以后，M7將會向A7傳遞經過處理的數據包，很可能是直接用XYZ軸表現手機的位置和運動狀態，A7可以直接使用經過處理的干凈數據。

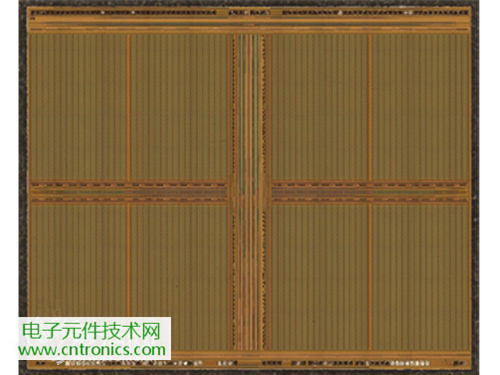

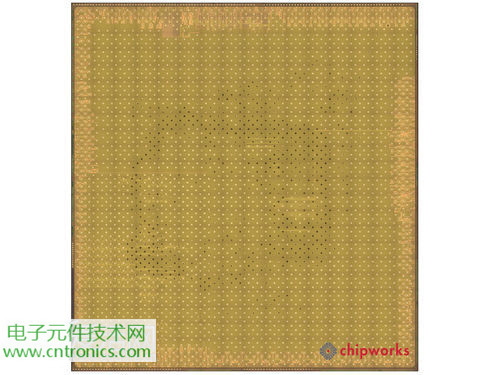

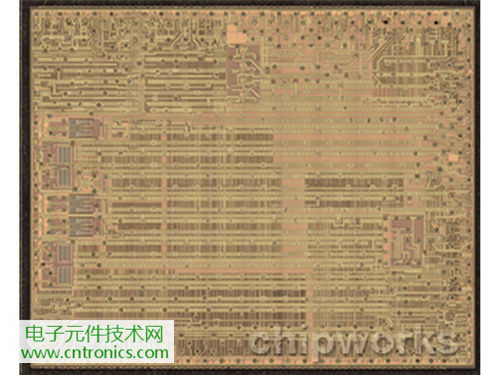

最后再來看看LTE模塊，依然出自高通之手，編號為MDM9615M。模塊里面其實還是Made in Samsung：一塊基帶芯片和一塊DRAM芯片。這也是今年在很多智能手機上流行的配置。
