0 引言
隨著人們生活水平的提高，汽車已逐漸進入了普通家庭，隨著汽車數量的逐年增加，汽車被盜、被搶也成為一個較為嚴重的社會問題。在解決汽車防盜問題上，大部分汽車的報警方式主要采用燈光閃爍和喇叭鳴響，這種防盜方式存在有三種缺陷，一是報警器容易被破壞，而失去防盜功能；二是喇叭鳴響聲會造成周邊居民生活被嚴重干擾；三是汽車被盜后，外觀稍加改動，就很難追蹤。為了解決這些問題，本系統利用GPS定位系統實時跟蹤汽車位置，在被盜情況下可利用GSM短信模塊隨時向車主或公安部門發送汽車的GPS定位信息，加快破案速度。
1 系統工作原理及框圖

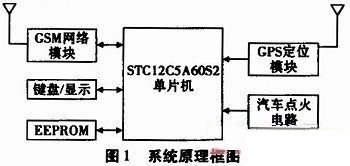

當車主離開車輛時，即可啟動防盜系統，首先車主需設置手機號，以備接收車輛的定位信息，此時，單片機控制GPS模塊，不斷獲取GPS定位數據，并對獲取的GPS數據進行分析，從而獲取包括車輛的經、緯度以及速度等信息。系統通過車輛的速度或經、緯度的變化來判斷車輛是否被移動，如果車輛被非法移動，單片機將控制GSM模塊將車輛的定位信息通過短消息，以每間隔十分鐘時間發送到車主指定的手機中，同時，單片機將此信息存儲在EEPROM中，以做將來的證據使用。車主第一時間知道車輛位置后，即可通過GSM遠程網絡控制防盜系統，切斷車輛的點火電路，使車輛熄火。同時，車主將車輛定位信息提供給警方，盡快找回自己的車輛。系統工作原理框圖見圖1。
2 硬件系統設計
2．1 單片機控制核心
采用宏晶科技公司的單時鐘機器周期的單片機STC12C5A60S2，它是高速、低功耗、超抗干擾的新一代51系列單片機，指令代碼完全兼容傳統的8051，但速度快8～12倍，具有60kB在系統可編程Flash存儲器，其具有兩個獨立的采用UART工作方式的全雙工串行通信接口，可方便地實現單片機同時與GPS和GSM進行數據通信。
2．2 GPS數據采集部分
GPS模塊采用瑞±u-blox公司的NEO-5Q主芯片，該芯片采用u-blox最新的KickStart微弱信號攫取技術，能確保采用此模組的設備在任何可接收到信號的位置及任何天線尺寸都能夠有最佳的初始定位性能并進行快速定位，且具有成本低廉，體積小，功能強等優點。
[page]
<1>UTC時間，hhmmss(時分秒)格式
<2>定位狀態，A=有效定位，V=無效定位
<3>緯度ddmm．mmmm(度分)格式(前面的0也將被傳輸)
<4>緯度半球N(北半球)或S(南半球)
<5>經度dddmm．mmmm(度分)格式(前面的0也將被傳輸)
<6>經度半球E(東經)或W(西經)
<7>地面速率(000．0～999．9節，前面的0也將被傳輸)
<8>地面航向(000．0～359．9度，以正北為參考基準，前面的0也將被傳輸)
<9>UTC日期，ddmmyy(日月年)格式
<10>磁偏角(000．0～180．0度，前面的0也將被傳輸)
磁偏角方向，E(東)或W(西)
<12>模式指示(僅NMEA0183 3．00版本輸出，A=自主定位，D=差分，E=估算，N=數據無效)
2．3 GSM模塊部分
GSM模塊采用德國西門子公司的TC35I，可以實現單片機控制GSM模塊接收和發短信等功能。單片機通過向GSM模塊發送AT指令，控制GSM運行。發送短消息用到的AT指令有：
AT：握手命令
AT+CMGF=1：設置短信方式為文本方式；
AT+CSCS=GSM：設置為GSM字符集；
AT+CSMP=17．67．0．0：設置編碼類型和字符集；

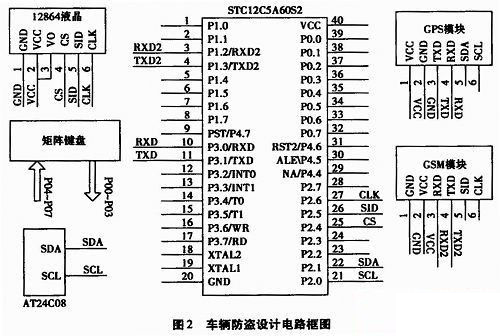

模塊與單片機的連接如圖2所示，采用了串口通訊的方式，當需要發送短消息時，就按順序給模塊發送AT指令和數據，將信息發送給車主。
2．4 人機接口和存儲部分
人機接口包括矩陣鍵盤和液晶顯示部分，主要用于實現預置的手機號碼的輸入、顯示和防盜功能的開啟與關閉功能。存儲器采用HC總線的EEPROM AT24C08，其為非易失性存儲器，存儲的數據可保存100年以上，并可進行上萬次擦寫。單片機將GPS上接收來的數據進行解析后，所獲得的車輛所處的經、緯度，速度等信息保存在該存儲器中，為以后做為公安機關的證據依據。
3 系統軟件設計
自動跟蹤系統軟件由界面程序、信號處理程序和控制信號輸出程序等三部分組成。信號處理程序?qū)崿F(xiàn)了單片機對GPS信號的采集、解析等以及通過GSM網絡向用戶發送車輛定位信息等，是軟件程序的重點；界面程序主要完成手機號設置、鍵盤處理、液晶顯示等，實現了與用戶良好的溝通；控制信號程序?qū)崿F(xiàn)對GSM信號的接收與分析，完成對車輛的點火開關的控制；其軟件總框圖如圖3所示。
4 結束語
本系統利用單片機對GPS和GSM模塊的控制，實現了車輛防盜系統的設計。實驗?zāi)M，當車輛被盜時，系統的工作可不受惡劣環境影響，接收、發送信息準確、實時。
