- 采用3921和5931外形尺寸
- 具有5W至10W的高功率等級
- 0.0003Ω的極低阻值
- 功率放大器等
日前，Vishay Intertechnology, Inc宣布，推出兩款新的采用3921和5931外形尺寸的表面貼裝Power Metal Strip®電阻 --- WSLP3921和WSLP5931，電阻具有5W～10W的高功率等級和低至0.0003Ω的極低阻值。
WSLP3921和WSLP5931電阻具有先進的結構，采用具有低TCR(<20PPM/℃)的固態金屬鎳鉻合金或銅錳鎳合金電阻體，以及特殊精選的穩定材料，從而使這些高功率電阻可以在-65℃～+170℃的工作溫度范圍內達到高功率的同時，仍然具有Power Metal Strip結構的卓越電氣特性。
新器件令用于更高性能終端產品的高功率電路能夠采用盡可能小的電阻。而且，WSLP3921和WSLP5931電阻的耐高溫能力使其可以用在惡劣的高溫環境中，而無須犧牲功率等級或電氣性能。
這些電阻是所有檢流、分壓和脈沖應用的理想之選，包括開關和線性電源、儀表，以及引擎、防抱死剎車和氣候控制等汽車電子控制裝置中的功率放大器；用于石油、天然氣鉆井的井下測試測量設備等工業控制系統；以及HVAC系統的逆變器控制。
WSLP3921電阻的尺寸為0.394英寸 x 0.205英寸(10.0mm x 5.2mm)，最大高度為0.020英寸(0.5mm)，WSLP5931的尺寸為0.591英寸 x 0.305英寸(15.0mm x 7.75mm)，高度為0.020英寸(0.5mm)。專利的加工工藝使電阻具有0.0003Ω~0.004Ω的極低阻值，以及1.0%和5.0%的嚴格容差。
像所有Power Metal Strip電阻一樣，今天發布的器件采用全焊接結構，使其具有卓越的電氣性能。WSLP3921和WSLP5931提供0.5ηH～5ηH的超低感值及低熱EMF(< 3μV/℃)。

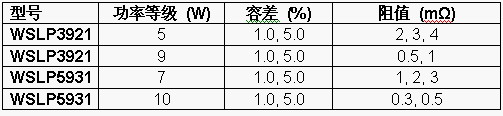

新款WSLP Power Metal Strip電阻：
