【導讀】電感是電子電路中的無源儲能元件，其核心功能是利用電磁感應原理將電能轉換為磁能存儲并釋放。當電流流經導體時，會產生磁通量，而電感正是衡量單位電流產生磁通量能力的物理量，基本單位是亨利（H）。根據法拉第電磁感應定律，當通過導體的電流發生變化時，導體自身會產生感應電動勢阻礙電流變化，這種現象稱為自感現象，是電感工作的物理基礎。

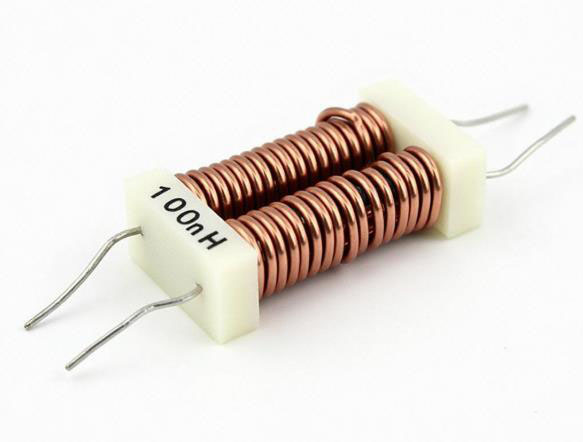

一、電感定義與工作原理
電感是電子電路中的無源儲能元件，其核心功能是利用電磁感應原理將電能轉換為磁能存儲并釋放。當電流流經導體時，會產生磁通量，而電感正是衡量單位電流產生磁通量能力的物理量，基本單位是亨利（H）。根據法拉第電磁感應定律，當通過導體的電流發生變化時，導體自身會產生感應電動勢阻礙電流變化，這種現象稱為自感現象，是電感工作的物理基礎。
電感在電路中的基本特性表現為“阻交流通直流”，對交流信號呈現感抗（XL = 2πfL），頻率越高感抗越大。這種特性使其在濾波電路、能量轉換和阻抗匹配中發揮關鍵作用。在DC-DC轉換器中，電感通過周期性的儲能（電流增加時）和釋能（電流減少時）實現電壓轉換，其電流紋波與電感值成反比關系。
電感的核心性能公式為：
其中L代表電感量，N為線圈匝數，μ是磁芯磁導率，A為磁芯截面積，l為磁路長度。這一公式揭示了電感量由線圈結構和磁芯材料共同決定的本質特性10。
二、電感分類與核心特性
電感根據結構、材料、頻率和應用場景可分為多種類型，每種類型具有獨特的性能特征：
2.1 按磁芯材料分類
●鐵氧體電感：具有高磁導率（μr可達數萬）和低高頻損耗特性，適用于MHz級高頻場景如射頻電路和EMI濾波器，但其飽和磁通密度低（0.3-0.5T），大電流下易飽和1。
●鐵硅鋁粉芯電感：兼具中等磁導率和高飽和磁通密度（1.05T），在100kHz以下頻段損耗比鐵粉芯低10%-20%，適用于服務器電源和工業電源等高頻大功率場景。
●非晶/納米晶合金電感：代表頂尖性能，具有超低損耗（比鐵氧體低50%）和高頻特性（工作頻率可達MHz以上），磁導率高達100，000，但成本高昂，主要用于5G基站、高端醫療設備等要求嚴苛的場景。
2.2 按結構與應用分類
●功率電感：特征為大電流承載能力（10A以上）和低直流電阻（DCR），主要用于DC-DC轉換器。一體成型結構可有效減少漏磁，提高功率密度，其散熱性能優于傳統繞線電感。
●射頻電感：追求高Q值（>50）和高自諧振頻率，采用空芯或陶瓷基材料減少介質損耗，工作頻率可達GHz級，廣泛應用于5G通信前端模塊和物聯網設備射頻電路。
●共模電感：采用雙線并繞設計形成高共模阻抗，同時允許差模信號通過，對電磁干擾（EMI）抑制效果顯著，是通信設備和工業控制系統EMC設計的關鍵組件。

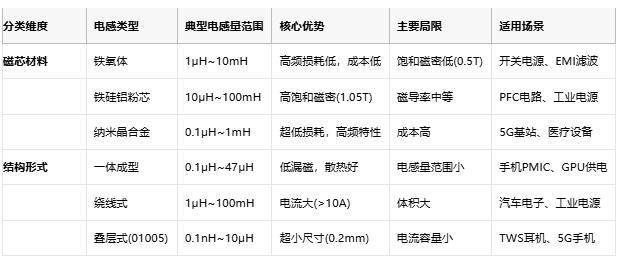

表：主要電感類型特性對比
三、應用場景與選型要素
3.1 電源管理場景
在DC-DC轉換器中，電感是影響轉換效率的核心元件。選型需重點考量：
電感量計算：根據拓撲結構確定最小值。Buck電路中：
●其中Irpp通常取額定電流的50%，實際選取電感需增加20%-30%裕量。
●電流能力：飽和電流(Isat)需大于峰值電流的1.3倍，溫升電流(Irms)需考慮實際工作溫度降額。
●損耗優化：直流電阻(DCR)直接影響效率，尤其在輕載時更為顯著。例如在12V轉1.2V大電流場景，DCR每降低1mΩ可提升效率0.2%-0.5%。
3.2 汽車電子場景
車規級電感需滿足AEC-Q200認證，選型要點包括：
溫度適應性：工作溫度范圍需覆蓋-40℃~+150℃，鐵硅鋁粉芯和非晶合金因溫度系數低（±8ppm/℃）成為主流選擇16。
●振動可靠性：一體成型結構抗機械振動性能優于傳統繞線電感，在發動機艙等惡劣環境中壽命可提升3倍以上。
●高瞬態電流：電動助力轉向(EPS)等系統要求電感耐受100ms級短時過載電流，需選擇飽和磁通密度>1T的材料。
3.3 通信設備場景
5G基站和毫米波設備對電感提出特殊要求：
●高頻特性：Sub-6GHz頻段需自諧振頻率(SRF)高于工作頻率3倍以上，毫米波頻段需選用01005尺寸疊層電感（0.2×0.1mm）。
●Q值優化：射頻前端匹配電路中，Q值>60可降低插入損耗0.5dB以上，對接收靈敏度至關重要。
●小型化趨勢：5G手機中01005電感占比已超50%，單價達0201電感的3倍，推動單機電感價值提升。

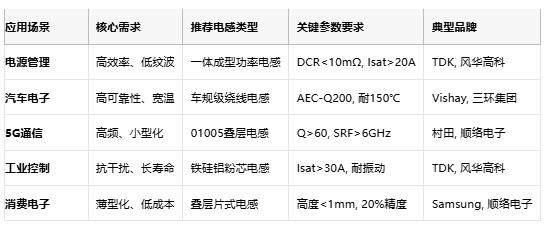

表：不同應用場景下的電感選型要素
四、成本結構分析與優化策略
電感成本構成復雜，主要受材料、工藝、規格等因素影響：
4.1 成本驅動因素
●材料成本占比：通常占電感總成本的40%-60%。高端納米晶材料價格達鐵氧體的5-8倍，銅線成本隨直徑平方增長。
●尺寸效應：0201電感材料成本比0402降低30%，但加工精度要求提升導致良率下降，間接增加成本。
●性能密度溢價：同尺寸下，DCR降低30%的電感價格溢價可達50%；車規級認證電感比工業級貴20%-40%。
●工藝成本：一體成型電感比傳統繞線式增加壓制和燒結工序，制造成本提高25%，但省去屏蔽外殼可部分抵消。
4.2 成本優化創新
●ZVS技術應用：通過零電壓開關技術降低電感量需求，可使電感體積縮小3.3倍，成本降低75%。在200kW逆變器中，電感損耗可減少45%。
●材料創新：鐵氧體+納米晶復合磁芯兼顧高頻特性和成本，在光伏逆變器中性價比突出。
●規?；a(chǎn)：01005電感國產化使單價從$0.03降至$0.015，推動5G手機射頻模塊成本下降。
五、頭部原廠對比分析
全球電感市場由國際巨頭主導，但國內廠商在特定領域快速崛起：
5.1 國際頭部廠商
●TDK（EPCOS）：技術全面性領先，功率電感在汽車電子領域市占率超30%。其CLT32系列支持36A超大電流，但溢價達國產同類產品的2倍。
●村田：01005超微型電感技術壟斷者，5G手機市場份額超60%。其射頻電感Q值比國產高15%-20%，單價約$0.025，毛利率超50%。
●Vishay：工業與軍工級高可靠性電感代表，IHLP系列工作溫度達+155℃，但交期長達20周，價格高出30%。
5.2 國內領先廠商
●順絡電子：全球第三家量產01005電感的企業，射頻產品性價比突出（Q值達村田90%，價格低40%），已進入華為供應鏈。
●風華高科：功率電感技術國內領先，車規級產品通過AEC-Q200認證，在新能源汽車DC-DC模塊中成本比TDK低30%。
●三環集團：專注鐵硅鋁粉芯電感，飽和電流指標達國際水平，光伏逆變器領域市占率國內第一。

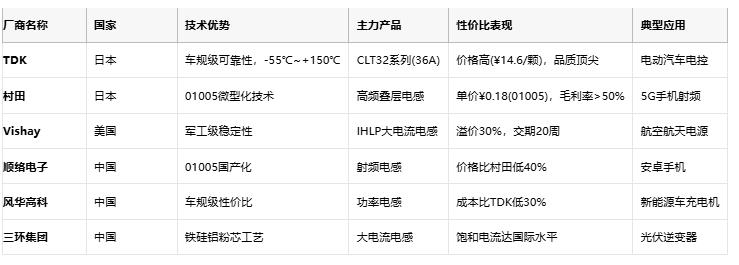

表：電感頭部原廠技術與成本對比
六、選型策略
基于應用場景與成本約束的選型方法論：
6.1 四步選型流程
●參數計算：依據電路拓撲計算最小電感量、飽和電流和溫升電流要求，如Buck電路需確保：
●材料篩選：高頻場景（>1MHz）優選鐵氧體或納米晶；大電流場景（>10A）選用鐵硅鋁粉芯。
●品牌評估：成本敏感型消費電子可選順絡/風華高科；汽車功能安全系統建議采用TDK/Vishay。
●成本優化：在滿足性能前提下，采用ZVS技術可減少電感體積和成本；或采用混合采購策略，關鍵位置用進口，輔助電路用國產。
6.2 成本與性能平衡術
●冗余設計：工業電源中適當增加電感量（20%）可延長壽命3倍，綜合成本更低。
●國產替代路徑：從非關鍵電路開始導入國產電感（如LED驅動），逐步過渡到核心模塊。
●批次管控：與供應商建立聯合實驗室，對DCR、Isat等參數實施批次抽樣檢測，降低失效風險。
七、 技術趨勢展望
●電感技術正向高頻化、集成化和智能化方向演進：
●高頻材料突破：納米晶合金磁導率突破100，000，支持10MHz以上開關頻率，使GaN快充功率密度達3W/cm3110。
●結構創新：3D打印磁芯實現拓撲優化，電感密度提升50%；LTCC低溫共燒陶瓷技術實現電感-電容集成模塊，減少PCB面積40%13。
●智能化管理：內置電流傳感器的數字可調電感開始應用于服務器智能電源，支持實時健康監測3。
●綠色制造：無鉛化電鍍和再生磁材應用加速，TDK等企業已將產品碳足跡納入規格書。
總結
電感作為電子系統的“能量調節器”，其選型需在材料特性、應用場景與成本間尋求精密平衡。國際大廠憑借材料與工藝優勢主導高端市場，但國產電感在汽車電子、5G設備等領域的替代進程正在加速。工程師應建立“系統級成本”視角——一顆優質電感雖增加$0.1成本，卻可能降低系統散熱$0.5投入并提升可靠性價值數倍。隨著第三代半導體技術普及和國產供應鏈成熟，電感產業將迎來新一輪技術創新與市場格局重構。
