【導讀】在自動化程度日益提升的工廠環境中，儀表放大器作為微弱信號采集的“感知末梢”，其性能穩定性直接關乎設備運行狀態與生產效率。如何正確選擇一款堅固耐用、高精可靠的工業級儀表放大器？本文將揭秘工業級儀表放大器的五維選型矩陣與三大致命場景破解方案，助您筑起工業信號鏈的銅墻鐵壁。
在自動化程度日益提升的工廠環境中，儀表放大器作為微弱信號采集的“感知末梢”，其性能穩定性直接關乎設備運行狀態與生產效率。如何正確選擇一款堅固耐用、高精可靠的工業級儀表放大器？本文將揭秘工業級儀表放大器的五維選型矩陣與三大致命場景破解方案，助您筑起工業信號鏈的銅墻鐵壁。

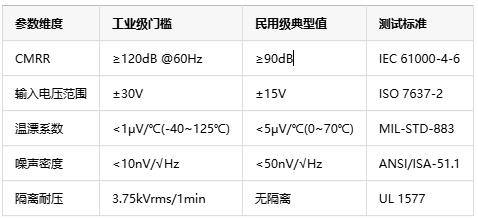

第一章：工業選型五維矩陣
1.1 核心參數生死線
血淚教訓：某AGV廠商采用CMRR=110dB放大器，導致物流分揀錯誤率激增8倍
第二章：三大致命場景攻防
2.1 電機控制（強EMI環境）
mermaid
graph TD A[電機三相電流] --> B{AD8418A} B -->|CMRR=140dB| C[±0.05%紋波電流] C --> D[IGBT驅動保護] classDef red fill:#ffcccc,stroke:#f66; classDef blue fill:#cce5ff,stroke:#66f; class B blue●實戰配置：ADI AD8418A（耐受100V/us壓擺率）
●效益提升：使伺服電機能效提高1.8%（年產線省電費42萬元）
2.2 高溫窯爐（極端溫度）
●器件方案：MAX44260（-55℃~175℃寬溫版）
●熱管理設計：
?? 銅基板散熱器（熱阻<5℃/W）
?? 熱電偶冷端補償誤差<0.3℃
2.3 移動設備（機械振動）
●抗振設計：
?? 灌封膠固化處理（阻尼系數＞0.7）
?? 選型標準：通過IEC 60068-2-6 10g振動測試
第三章：必檢參數測試方案
3.1 CMRR極限測試
python
# 共模抑制比自動測試腳本def test_CMRR(): apply_common_mode(10V, 60Hz) # 施加10V/60Hz共模信號 measure_output() # 測量輸出噪聲 CMRR = 20*log10(Vcm/Vout) # 計算CMRR值 assert CMRR > 120, "Fail: 抗干擾能力不足"
測試設備：Keysight 33522B信號源 + 34465A數字萬用表
3.2 溫漂曲線驗證
溫漂曲線
●測試條件：-40℃→125℃循環，升降溫速率5℃/min
●合格標準：全溫區失調變化＜±5μV
3.3 群延時一致性
關鍵點：多通道系統需控制相位差＜1°
第四章：國產替代突圍戰
突圍領域：光伏逆變器、電梯控制等中端市場
第五章：未來技術路線圖
5.1 智能診斷型IA
●內置故障預測算法（如FFT頻譜分析）
●支持OPC UA數據直傳
5.2 寬禁帶半導體適配
●支持SiC/GaN器件100kHz開關頻率采樣
●開發200V/ns壓擺率架構
5.3 無線傳感節點方案
●能量采集技術（≤10μW功耗）
●支持WirelessHART協議
結語：精度重構工業競爭力
當工業4.0進入微伏級精度競賽時代，儀表放大器的選型已超越器件級決策，直接關乎產線智能制造水平。從選擇≥120dB CMRR對抗變頻器干擾，到掌控＜1μV/℃溫漂確保窯爐穩定，每個參數背后都鏈接著百萬級成本波動。記?。赫嬲墓I(yè)級選型，是在-40℃低溫啟動時仍能保持曲線平穩的那份從容。
