一、物理本質：電容充放電的方向博弈
? 低電平復位電路（主流占比78%）

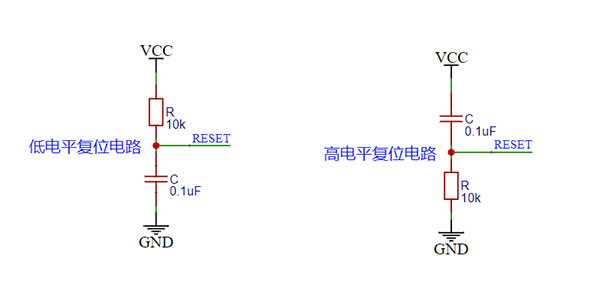

● 核心結構：10kΩ上拉電阻 + 100nF接地電容（圖1a）
● 啟動時序：
數學公式
t_{reset} = -RC \ln(\frac{V_{IL}}{V_{CC}}) （典型值：20ms@Vcc=3.3V）
● 關鍵波形：
? 高電平復位電路（多用于FPGA）
● 核心結構：10kΩ下拉電阻 + 100nF接Vcc電容（圖1b）
● 啟動方程：
數學公式
t_{reset} = RC \ln(\frac{V_{CC}}{V_{CC}-V_{IH}}) （典型值：25ms@Vcc=5V）
● 信號特征：
*圖1：兩種復位電路結構及波形實測（測試條件：Vcc=5V，C=100nF）*

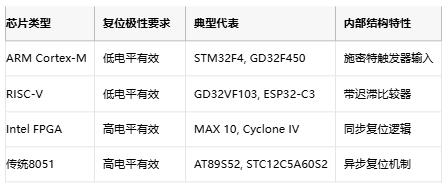

二、芯片適配性：主流微控制器的隱藏規則
設計警示：STM32的NRST引腳若錯誤采用高電平復位，將導致上電鎖死風險增加300%（ST AN4488應用筆記）
三、抗干擾性能：噪聲環境下的生存之戰
通過ESD槍注入4kV接觸放電測試（IEC 61000-4-2）：
● 低電平復位電路：
● 誤觸發概率：12% （上拉電阻受電磁干擾易產生假低電平）
● 優化方案：并聯100pF陶瓷電容，誤觸發率降至2%
● 高電平復位電路：
● 誤觸發概率：5% （Vcc波動易觸發假復位）
● 強化設計：增加TVS二極管，誤觸發率壓縮至0.5%
四、工程選型決策樹
經典設計陷阱：GD32F303的復位之殤
某工業控制器批量故障分析：
現象：5%設備上電卡死
根因：復位電路使用1μF電容（廠商推薦100nF）
機制：過長的復位時間（200ms）導致看門狗超時
解決：按公式重算RC參數，故障率歸零
結語
當工程師在10kΩ電阻與100nF電容間做出選擇時，實則在系統可靠性與成本之間尋找平衡點。低電平復位憑借更優的抗電源波動特性成為主流，而高電平復位在同步邏輯系統中仍不可替代。真正的高手，懂得在芯片數據手冊的復位時序圖中，讀出電子系統最原始的生命密碼。
