觸發器輸出波形怎么判斷正負
要判斷一個觸發器輸出波形的正負，可以通過以下幾個方法：
1. 根據輸入輸出關系：觸發器的輸出通常是根據輸入信號的變化而變化的。如果輸入信號增大時，輸出信號也增大，則可以判斷輸出是正的；如果輸入信號減小時，輸出信號也減小，則可以判斷輸出是負的。
2. 觀察信號變化的幅度：觸發器的輸出信號通常會在一個特定的電壓范圍內變化。可以觀察輸出信號的電壓變化幅度：如果輸出信號從低電平到高電平，則可以判斷輸出是正的；如果輸出信號從高電平到低電平，則可以判斷輸出是負的。
3. 電壓參考值：在某些情況下，觸發器的輸出可以是相對于一個電壓參考值的?？梢源_定觸發器輸出的正負，將輸出信號與電壓參考值進行比較，例如，如果輸出電壓大于電壓參考值，則可以判斷輸出是正的；如果輸出電壓小于電壓參考值，則可以判斷輸出是負的。
觸發器的輸出方式可能因不同的應用和設計而有所不同。因此，具體判斷觸發器輸出的正負需要結合具體的觸發器類型、輸入信號和設備規格進行分析和判斷。
通常，我們將脈沖發生器的輸出波形是否保持在某個電位，用穩定或自激這樣的術語加以表達。

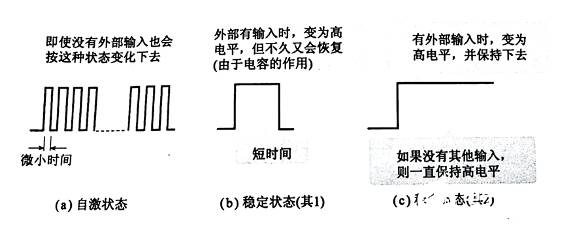

所謂自激，如圖 （a）所示，是指輸出波形的電位只是瞬時保持在某個電位上，立刻又返回到0的一種狀態。
與此相對比，如圖 （c）所示，輸出波形持續保持在某一固定電位不變的狀態稱作穩態，這就是Flip Flop。
圖（b）所示輸出波形的特征是：在有輸入時，輸出保持在某一固定的電位水平，但隨著電路的CR值（時間常數）衰減，不久又回到0。
圖 （a）表示的是在某一電位與0之間的不斷重復，因為沒有穩定狀態，所以稱作自激多諧振蕩器。圖 （b）可看作僅有一個穩定狀態，所以稱作單穩態多諧振蕩器。圖（c）在下一個輸入未到達之前，持續保持在0或某一固定電位，因為有2個穩定狀態，所以稱作雙穩態多諧振蕩器。
觸發器上升沿下降沿怎么判斷
要判斷觸發器的上升沿和下降沿，可以通過以下兩種方法：
1. 波形觀察法：使用示波器或圖表記錄觸發器的輸入信號和輸出信號，然后觀察信號的變化情況。對于觸發器的輸入信號和輸出信號，當輸入信號上升時，觀察輸出信號的變化情況。如果輸出信號在輸入信號上升沿后發生變化，則可以判斷觸發器響應的是上升沿；如果輸出信號在輸入信號下降沿后發生變化，則可以判斷觸發器響應的是下降沿。
2. 邏輯判斷法：根據觸發器的邏輯行為和輸入輸出特性來判斷觸發器的上升沿和下降沿。例如，在正邊沿觸發的觸發器（positive-edge-triggered trigger）中，當觸發器的時鐘信號上升沿到來時，觸發器會響應并更新輸出。而在負邊沿觸發的觸發器（negative-edge-triggered trigger）中，當時鐘信號下降沿到來時，觸發器會響應并更新輸出。因此，可以根據觸發器的類型和時鐘信號的上升沿或下降沿來判斷觸發器的行為。
對于某些特殊類型的觸發器，例如雙邊沿觸發的觸發器（dual-edge-triggered trigger），在時鐘信號的上升沿和下降沿都能夠觸發更新輸出。對于這種觸發器，需要根據具體的規格和實現方式進行判斷。
