【導讀】簡單來講，電壓互感器和電流互感器，是一種匝數特殊的變壓器變壓器，而變壓器的輸入功率等于輸出功率。

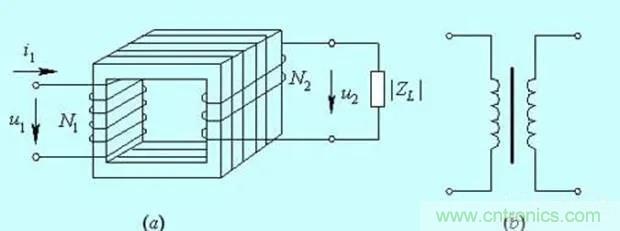

簡單來講，電壓互感器和電流互感器，是一種匝數特殊的變壓器變壓器，而變壓器的輸入功率等于輸出功率。假如變換的功率為P，則功率P=輸入電壓U1*輸入電流I1=輸出電壓U2*輸出電流I2。在最大輸入功率不變前提下，如果輸出電壓U2非常小，就可能會造成輸出電流I2非常大；反過來也一樣，如果輸出電流I2非常小，則輸出電壓U2也可能會非常大，不管是電壓高還是電流大，對于人和互感器本身，都是已經非常危險的事情，因?yàn)榛ジ衅鞯木€徑?jīng)Q定了通過的最大電流，而絕緣層決定了最高耐壓，況且二次側（輸出）往往和人直接接觸的，想想都是可怕的事情，所以要讓互感器工作在非常小的變換功率區域。
電壓型互感器是本質是降壓設計

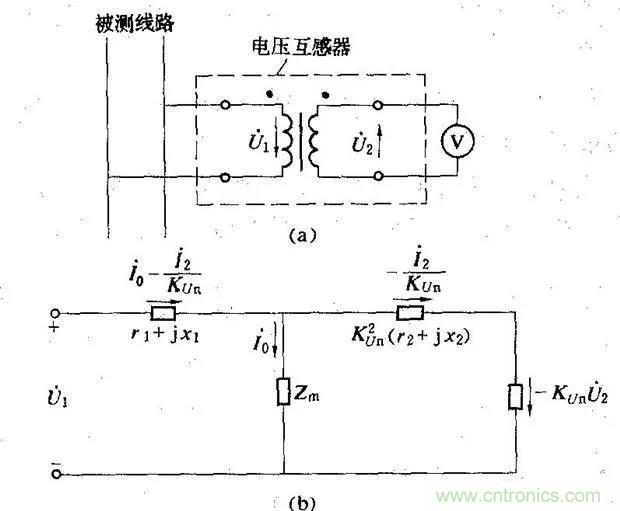

如果電源電壓非常高，直接測量比較困難，說設計了電壓互感器，目的是讓高電壓值，變成低電壓值，方便人用來間接測量變送比較高的電源電源。所以電壓互感器的一次側（輸入）的線圈匝數要遠大于二次側（輸出）的線圈匝數，這樣才可以形成了大幅度的降壓功能。
電壓互感器的二次側的線圈匝數會非常少，這樣幾乎是沒有什么內阻的，一定要求二次測的儀表負載阻抗很大，接近“開路”的狀態來工作，確保二次測的電流比較小，避免變換功率過高。如果二次測短路了，相當于一個內阻很小的電壓源短路，二次側電流會非常大，線圈設計時候只能承載一定大小的電流，這時候線圈會發熱，引起電壓互感器燒毀，這時候如果讓高壓端絕緣也因?yàn)楦邷囟鴵舸€可能引起人身安全事故。
電流型互感器本質是升壓設計

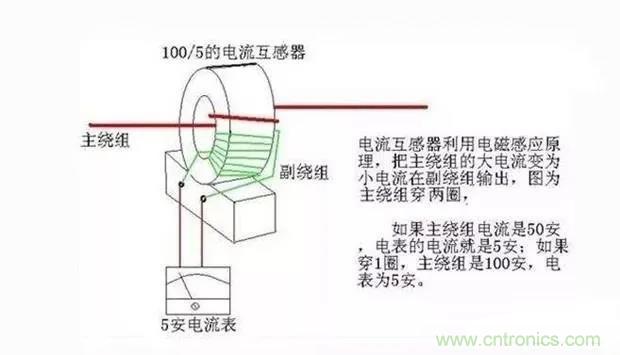

直接測量電源的大電流不方便也不安全，同樣要讓大電流變成小電流來測量，所以設計出來電流互感器，這樣輸入端的線圈匝數非常少，而輸出端的線圈匝數會非常多，這樣電流互感器相當于一個升壓型的變壓器。

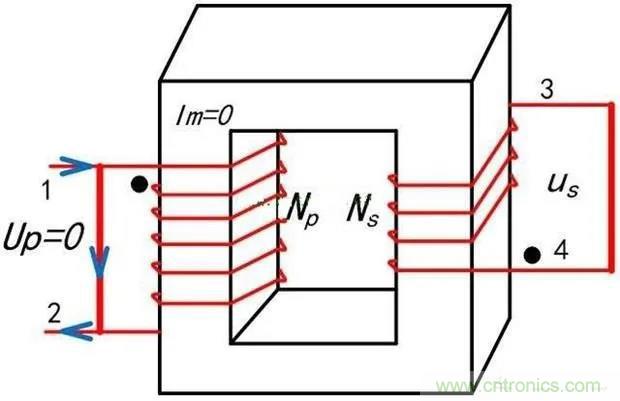

因?yàn)殡娏骰ジ衅鞫蝹?cè)的匝數多，所以內阻會非常大，要求儀表和測量回路這邊元件的阻抗非常小，這樣看起來負載這邊是“短路”運行的，壓降絕大部分落在二次測內阻上。如果讓互感器開路運行，相當于互感器輸出側的阻抗遠大于輸出側線圈內阻，互感器二次測輸出電壓會非常高，人如果碰上了，就會有生命危險，或者因?yàn)殡妷禾吡耍ジ衅鞅旧斫^緣層也可能會被擊穿而燒掉互感器。
互感器發生故障時候要及時處理
如果發生電流互感器出現開路了，這時候一定要先停掉高壓側的供電，讓開路的狀況及時回復到正常情形再供電。不過這樣會引起臨時停電問題，如果是經驗豐富的電工（一般人不宜這樣操作，太危險了），可以找一根夠粗的導線，能滿足輸出側短路時候的通電要求的，讓導線一頭接地固定，另外一頭用絕緣工具去連接互感器的開路點，相當于認為讓電流互感器的輸出側短路了，避免高壓產生問題。
如果電壓互感器短路了，可以直接停掉電壓互感器，不讓它工作，避免高溫?zé)龤В梢圆挥脭嚯姡皇怯绊懙揭恍┯嬃亢捅Ｗo(hù)系統而已。
