反激變換器可以實現上述的電壓變換，但要用到變壓器，如果不用變壓器，那么是否有其它的更簡單的方法？
電源控制IC內部所有的電路都是以IC的地管腳為基準，如果將輸入電壓的負端,連接到IC控制器的地管腳，那么對于變換器而言，輸入電壓相當于正電壓，如圖1所示。
圖1：負輸入端連接到IC地
輸入電壓為-12V，變換器的輸入電壓相當于+12V；輸出+5V相當于+17V，因此，這個應用相當于將+12V電壓升到+17V，可以使用BOOST變換器，VCC相對于IC的地管腳（-12V）也是正電壓，可以正常供電，如圖2所示。

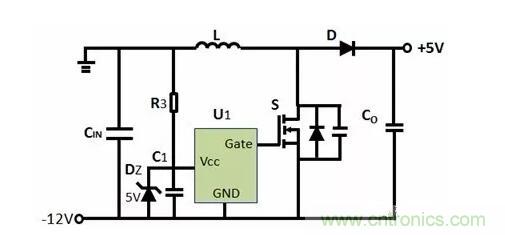

圖2：BOOST變換器
輸出若采用二個電容串聯，中間點連接到輸入地，相對于輸入地，就可以取出+5V電壓。由電路的連接關系，串聯端下邊電容和輸入電容并聯,可以省去。

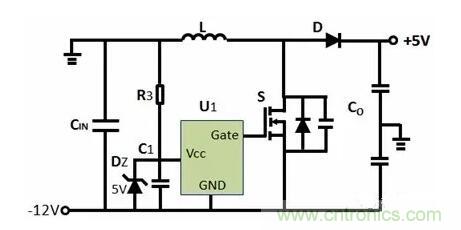

圖3：+5V輸出電壓
若IC的FB管腳內部參考電壓為2.5V，反饋調節要求R2的電壓（FB管腳對IC的地管腳的電壓）保證恒定的2.5V，同時流過R1、R2的電流相同(忽略流入FB管腳的電流)，從而保證系統的調節維持輸出電壓的恒定。
IC的地管腳電壓為-12V，VR2=2.5V，則FB管腳的電壓為-9.5V；輸出電壓為+5V，輸出對IC的地管腳電壓為+17V，VR1=14.5V。

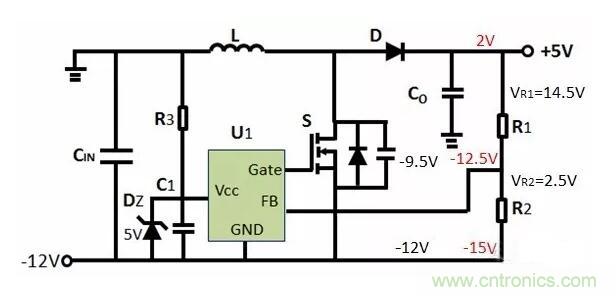

輸入電壓有一定的波動范圍，如果輸入電壓變為-15V，VR2=2.5V恒定，VR1仍然為14.5V，FB管腳的電壓為-12.5V，輸出端對IC的地管腳的電壓仍然為+17V，輸出端對系統輸入地的電壓為：17-15V=+2V，而不是+5V。因此，輸入的負電壓發生變化時，輸出電壓也會發生改變，直接用這樣的反饋不滿足要求。
圖4：反饋控制
為了實現當輸入負電壓發生變化時，IC的反饋調節維持輸出電壓的穩定，必須要將R1、R2隔離，同時還要滿足前面的二個條件。

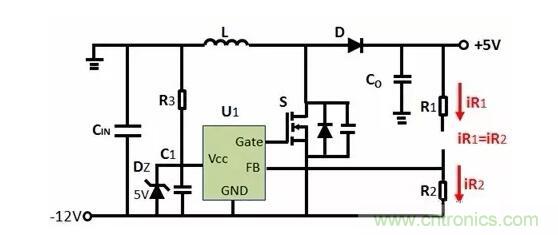

圖5：R1/R2隔離
三極管的集電極電流和發射極電流大約相等，相互隔離，同時受基極電流控制，可以實現上述功能。
由圖中R1/R2的電流方向，如果NPN管，R1接集電極，R2接發射極，基極能連接的點有輸入地、輸入負電壓端和輸出端。
基極連接到輸入負電壓端，NPN管無法工作；基極連接到輸出端，輸出端和FB管腳的壓降保持恒定的0.6V，不滿足調節要求；基極連接到輸入地，FB管腳將被箝位在-0.6V，也不滿足調節。

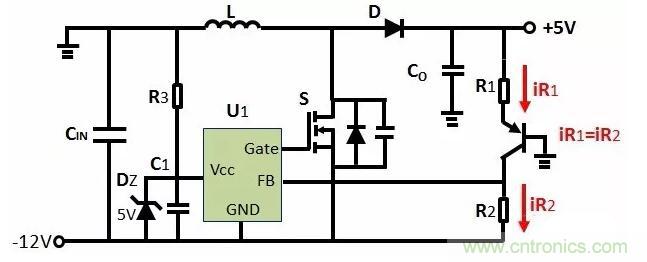

圖6：NPN管隔離R1/R2隔離
改用PNP管，如圖7所示，R1接發射極，R2接集電極，用上面分析方法，基極連接到輸出端或輸入負電壓端，都不滿足要求?；鶚O連接到輸入地，可以滿足系統調節的要求。

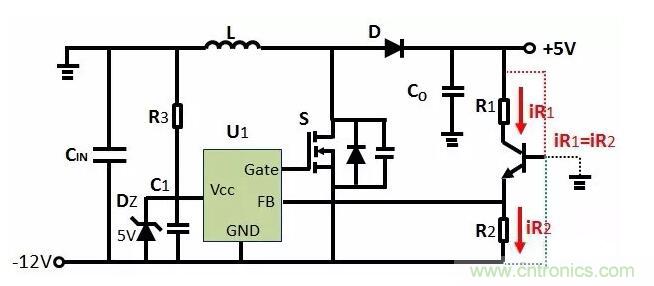

圖7：PNP管隔離R1/R2隔離
電阻R2的電流為：
iR2=VFB/R2
iR2==iR1
iR1=(Vo-0.6V )/R1
其中，三極管VBE=0.6V，VFB=2.5V。選取合適R2，由上式，就可以計算R1的值。為了系統穩定，可以在輸出端到輸入地之加一個阻值較大的電阻作為假負載。
MOSFET導通：
MOSFET關斷：
由電感的伏秒值平衡:
當輸入負電壓或輸出負載的變化導致輸出電壓發生改變時，例如，若輸出降低，R2、R1的電流降低，VFB電壓降低，內部COMP腳電壓上升，占空比增加，從而提高輸出電壓。
同樣的類似的應用，如-48V的輸入，+5V的非隔離輸出，也可以用本文的方法實現。
