【導讀】本欄目介紹電感器的基礎知識。前面兩講中我們主要對高頻電感器及電源電感器進行了介紹。這里，我們將介紹不同電感器構造的特性差異及其用途。電感器構造主要分為繞線型、疊層型、薄膜型。
本章將介紹村田各高頻電感器構造的各種特性差異及其構造的使用方法。圖示本公司的高頻線圈和1005尺寸的各種結構 (繞線型、疊層型) 的Q值的頻率特性。如圖1所示，繞線型的特點是Q值遠高于疊層型。薄膜型的特點是有小型的0603尺寸、0402尺寸商品，Q值高于同行業其他公司采用的疊層法。 (圖2)
圖1: 疊層型LQG15系列與繞線型LQW15系列的Q值特性比較 (均為2.7nH)

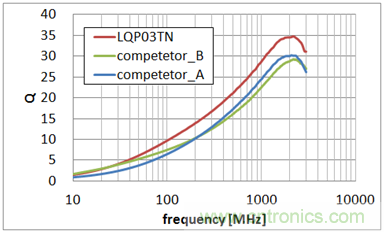

圖2: 0603尺寸、LQP03TN系列與同行業疊層型產品的Q值特性比較 (均為10nH)

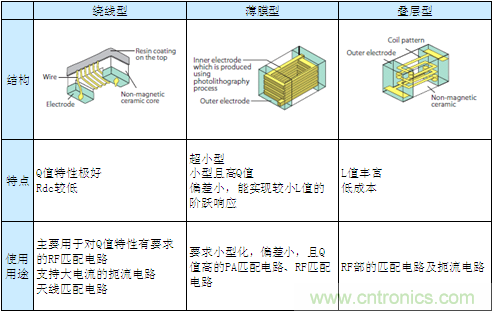

高頻線圈主要用于手機、無線LAN等高頻電路中。下面將介紹各構造高頻線圈的主要用途。
繞線型LQW系列的特點是Q值較高。由于Q值越高，濾波器帶通的衰減特性越好，所以它可使用于RF部的匹配電路上。另外，由于通過它可確保天線的收發信號靈敏度，因此也經常被用于天線的匹配電路上。其次，因其低Rdc特性，也適用于大電流流過的扼流電路中。
薄 膜型LQP系列的特點是，它利用感光法形成電極，從而可實現對線圈模型的細微加工，在實現小型化的同時具備較高的Q值特性，且L值的偏差較小，能實現較小 L值的分布響應。目前，為順應小型化趨勢，正在批量生產占主流地位的0603尺寸及業內最小型化的0402尺寸的產品。可用于需要小型化，偏差小及小L值 分布響應的RF部匹配電路和共振電路中。另外，也可用于注重小型化及低Rdc的扼流電路中。[page]
疊層型構造雖有3種結構且Q值也較低，但由于其L值偏差及規格、價格等整體的平衡性較好，因此被廣泛使用于RF的匹配電路、共振電路及扼流電路中。
上述3種構造各具特色，根據其特色其使用方法也各不相同。下講中，我們將介紹電感器的實際貼裝。
