【導讀】最近因?yàn)槭謾C(jī)充電被燒毀的事故頻頻發生，這不得不引起人們的關注。手機端子燒毀最直接的原因是端口處過熱，如果說前段時間還有可能是因?yàn)楫惓８邷氐奶鞖猓缃袂锔邭馑瑓s還是事故不斷，導致手機充電端子燒毀的真正原因是什么？來看看電路保護專家是怎么說的。
今年夏天，新聞中報道了多起手機充電時損壞和燒毀的事件，開始我懷疑這些是不是和今年夏天異常高溫天氣有關。但前幾天又看到一起手機端口燒毀的事件，所幸沒有造成火災或者人身傷害，這自然引起我的注意和更多思考，不能再將如此多起的事件都?xì)w結于天氣。
手機端子燒毀，直接原因是什么？這個很簡單，就是端口處過熱了，溫度超過了周圍機殼和充電線上塑料的耐受溫度。下一步，是要回答為何端口處會過熱。從理論上講，如果都是采用標配配件來充電，應該不會是過電流引起這個事故。因?yàn)闃?biāo)配適配器在電流超過其規定的最大充電電流時，自身會做過流保護，將電流切斷。同時這個最大充電電流也不會引起充電線或者充電端口連接器的過熱。
所以，導致端子連接器處過溫的情況不是設計原因，而應該是某些容易發生的異常事件導致的。其中有一種解釋得到了包括我在內的較多工程師的認可，很可能連接端子和連接器接觸不匹配導致接觸電阻上升；或者有某些頭發、金屬屑、雜物、甚至是沒有干透的咖啡殘漬，進入充電端口連接器的狹小空間內，從而導致充電端子處的電源線和地之間形成了某種阻性失效。如果是完全短路，充電適配器同樣會檢測出來，并切斷電源。

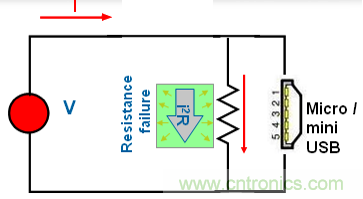

下面一幅電路圖可用來分析阻性失效時引起過熱的原因。
當充電端子處出現阻性失效時，例如 2~5 歐姆，這時電壓為 5V 的充電適配器還是能夠輸出 2.5~1A 的電流，而這個電流不足以引起充電適配器的注意，使得充電適配器仍認為它在正常輸出電力。這樣，這個 2~5 歐姆的“電阻”就承受了大約 12.5~5 瓦特的巨大功耗。在連接端子這個如此狹小的空間內，這個熱量足以使得周圍溫度上升到超過 100 度，使得充電端子被燒毀。
