【導讀】要成為一名合格的工程師，你必須有牢固的技術知識，而面對那么多的電路圖，大家一看就覺得頭疼，這里簡單介紹了如何一步步的從初級到高級的慢慢的熟練掌握基礎的模擬電路并從中創新，靈活應用。
對模擬電路的掌握分為三個層次。
初級層次是熟練記住這二十個電路，清楚這二十個電路的作用。只要是電子愛好者，只要是學習自動化、電子等電控類專業的人士都應該且能夠記住這二十個基本模擬電路。
中級層次是能分析這二十個電路中的關鍵元器件的作用，每個元器件出現故障時電路的功能受到什么影響，測量時參數的變化規律，掌握對故障元器件的處理方法；定性分析電路信號的流向，相位變化；定性分析信號波形的變化過程；定性了解電路輸入輸出阻抗的大小，信號與阻抗的關系。有了這些電路知識，您極有可能成長為電子產品和工業控制設備的出色的維修師。
高級層次是是量計算這二十個電路的輸入輸出阻抗、輸出信號與輸入信號的比值、電路中信號電流或電壓與電路參數的關系、電路中信號的幅度與頻率關系特性、相位與頻率關系特性、電路中元器件參數的選擇等。達到高級層次后，只要您愿意，受人尊敬的高薪職業－－電子產品和工業控制設備的開發設計工程師將是您的首選職業。
一、橋式整流電路
圖1是橋式整流電路圖，大家可以根據以下幾個方面深入了解：
1、了解二極管的單向?qū)щ娦裕?br />
2、分析橋式整流電流流向過程，和畫出它的輸入輸出波形；
3、計算：Vo, Io,二極管反向電壓。
二、電源濾波器
圖2是電源濾波器的電路圖，大家可以根據以下幾個方面深入了解：
1、分析電源濾波的過程；
2、弄懂波形形成的過程；
3、通過計算：對濾波電容的容量和耐壓值進行有效的選擇。

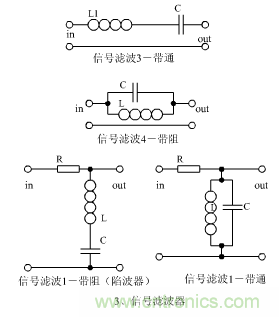

三、信號濾波
圖3是信號濾波器的電路圖，大家也可以根據以下幾個方面深入了解：
1、了解信號濾波器的作用；
2、與電源濾波器相比，他們的區別和相同點是什么；
3、掌握LC串聯和并聯電路的阻抗計算，幅頻關系和相頻關系曲線；
4、畫出通頻帶曲線；
5、計算諧振頻率。
四、微分和積分電路
圖4是微分和積分電路，大家可以根據以下幾個方面深入了解：
1、電路的作用，與濾波器的區別和相同點；
2、微分和積分電路電壓變化過程分析，畫出電壓變化波形圖；
3、計算：時間常數，電壓變化方程，電阻和電容參數的選擇。
五、共射極放大電路
圖5是共射極放大電路，大家可以根據以下幾個方面深入了解：
1、弄清楚：三極管的結構、三極管各極電流關系、特性曲線、放大條件；
2、熟練掌握元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。
3、計算能力：靜態工作點的計算、電壓放大倍數的計算。
[page]

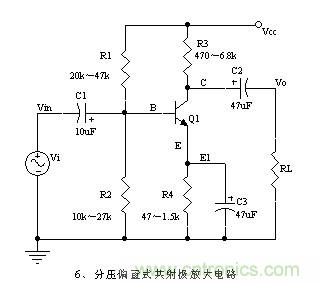

六、分壓偏置式共射極放大電路
圖6是分壓偏置式共射極放大電路，大家可以根據以下幾個方面深入了解：
1、通透元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖；
2、電流串聯負反饋過程的分析，負反饋對電路參數的影響；
3、靜態工作點的計算、電壓放大倍數的計算；
4、受控源等效電路分析。
七、共集電極放大電路（射極跟隨器）
圖7是共集極放大電路，大家可以根據以下幾個方面深入了解：
1、元器件的作用、電路的用途、電壓放大倍數、輸入和輸出的信號電壓相位關系、交流和直流等效電路圖。電路的輸入和輸出阻抗特點；
2、電流串聯負反饋過程的分析，負反饋對電路參數的影響；
3、靜態工作點的計算、電壓放大倍數的計算。
八、電路反饋框圖
圖8是電路反饋框圖，大家可以根據以下幾個方面深入了解：
1、反饋的概念，正負反饋及其判斷方法、并聯反饋和串聯反饋及其判斷方法、電流反饋和電壓反饋及其判斷方法；
2、帶負反饋電路的放大增益；
3、負反饋對電路的放大增益、通頻帶、增益的穩定性、失真、輸入和輸出電阻的影響。
九、二極管穩壓電路
圖9是二級管穩壓電路，大家可以根據以下幾個方面深入了解：
1、穩壓二極管的特性曲線。
2、穩壓二極管應用注意事項。
3、穩壓過程分析。
十、串聯穩壓電源
圖10是分串聯穩壓電路，大家可以根據以下幾個方面深入了解：
1、串聯穩壓電源的組成框圖。
2、每個元器件的作用；穩壓過程分析。
3、輸出電壓計算。
[page]
十一、差分放大電路
圖11是差分放大電路，大家可以根據以下幾個方面深入了解：
1、電路各元器件的作用，電路的用途、電路的特點。
2、 電路的工作原理分析。如何放大差模信號而抑制共模信號。
3、 電路的單端輸入和雙端輸入，單端輸出和雙端輸出工作方式。
十二、場效應管放大電路
圖12是場效應管放大電路，大家可以根據以下幾個方面深入了解：
1、場效應管的工作特點、場效應放大器的特點。各元器件的作用；
2、放大過程分析；
3、電壓放大增益的計算。
十三、選頻（帶通）放大電路
圖13是選頻（帶通）放大電路，大家可以根據以下幾個方面深入了解：
1、掌握每個元器件的作用，選頻放大電路的特點；
2、電路的作用；
3、特征頻率的計算；
4、選頻元件參數的選擇；
5、幅頻特性曲線。

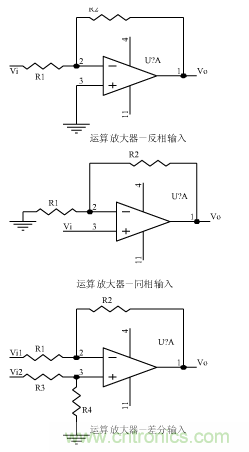

十四、運算放大電路
圖14是運算放大電路，大家可以根據以下幾個方面深入了解：
1、掌握理想運算放大器的概念，運放的輸入端虛擬短路，輸入端虛擬斷路；
2、弄明白反相輸入方式的運放電路的主要用途，及輸入電壓和輸出電壓信號的相位關系是怎樣的；
3、掌握同相輸入方式下的增益表達式，輸入阻抗，輸出阻抗分別是什么。
十五、差分輸入運算放大電路
圖15是差分運算放大電路，大家可以根據以下幾個方面深入了解：
1、掌握差分運算放大器的特點和用途；
2、弄明白輸入和輸出電壓信號的關系式。
[page]
十六、電壓比較電路
圖16是電壓電路，大家可以根據以下幾個方面深入了解：
1、了解電壓比較電路的作用，和工作過程；
2、比較器的輸入-輸出特性曲線圖；
3、如何構成遲滯比較器。
十七、RC振蕩電路
圖17是RC振蕩電路，大家可以根據以下幾個方面深入了解：
1、了解振蕩電路的組成，作用及起振的相位條件；
2、振蕩電路起振和平衡幅度條件；
3、RC電路阻抗與頻率的關系曲線，相位和頻率的關系曲線；
4、此電路的相位條件分析，振蕩頻率，和如何選擇元器件。
十八、LC振蕩電路
圖18是LC振蕩電路，大家可以根據以下幾個方面深入了解：
1、振蕩相位條件的分析；
2、直流和交流等效電路圖；
3、振蕩頻率的計算。
十九、石英晶體振蕩電路
圖19是LC振蕩電路，大家可以根據以下幾個方面深入了解：
1、石英晶體的特點；石英晶體的等效電路和特性曲線；
2、石英晶體振蕩器的特點和振蕩頻率。
二十、功率放大電路
圖20是功率放大電路，大家可以根據以下幾個方面深入了解：
1、功率放大電路的工作過程；
2、功率放大電路的交越失真。
