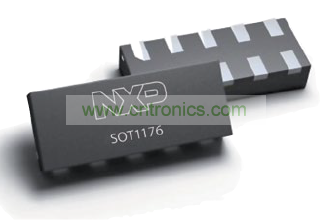

本器件采用具有友好設計的直鋪線(pass-thru routing)功能的超小型無管腳DFN2510A (XSON10) 10pin 封裝。 數(shù)據(jù)連接允許匹配的0.5mm線寬度，匹配電容在信號對之間優(yōu)于 0.05pF，以達到最佳精準度。
憑借 1.0mm x 2.5mm 的外形，此封裝僅需占用最小的 PCB 空間，而 0.5mm的“ 矮個子” 允許在超低外殼中使用。 集成的保護二極管利用獨特的折返(snap-back)結構，為下游組件提供高達 ±10kV 的接觸放電保護。 這超過了 IEC61000-4-2 4 級的規(guī)格要求。
0.5pF 負載和 0.5mm 線間距(Trace spacing) 使IP4294CZ10-TBR 成為保護微型高速互連的理想之選。
為減少電容隨DC通道（DC-channel）電壓的變化， 每個通道與兩個接地端之間的接地二極管配置為肖特基（Schottky）二極管。
應用:
SuperSpeed USB (USB3.0) 接口
HDMI®（High-Definition MultimediaInterface）
DisplayPort 接口
eSATA 接口（external Serial Advanced Technology Attachment）
LVDS 接口（Low-Voltage Differential Signalling）
特性：
軌對軌鉗位 (Rail-to-rail clamping)性能
輸入電壓限制： -0.5V，5.5V
4V 鉗位電壓
6V 最小擊穿電壓
??1μA 最大反向泄漏電流
