【導讀】有機實心電位器是一種以有機聚合物為基材，通過填充導電顆粒（如碳黑、石墨）形成連續電阻體的無源電子元件。其核心結構由電阻軌道、集電刷和轉動軸組成，通過機械旋轉改變集電刷與電阻體的接觸位置，實現電阻值的連續調節。
一、技術定義與工作原理
有機實心電位器（Organic Solid Potentiometer）是一種以有機聚合物為基材，通過填充導電顆粒（如碳黑、石墨）形成連續電阻體的無源電子元件。其核心結構由電阻軌道、集電刷和轉動軸組成，通過機械旋轉改變集電刷與電阻體的接觸位置，實現電阻值的連續調節。
與線繞電位器相比，有機實心電位器具有以下技術優勢：
1. 無接觸噪聲：實心電阻體表面無斷點，旋轉時摩擦力均勻
2. 耐沖擊振動：實心結構抗機械應力能力是線繞型的3倍以上
3. 寬工作溫度：典型工作范圍-55℃~+150℃，部分軍品級達200℃
4. 密封性強：環氧樹脂封裝可抵御鹽霧、潮濕等惡劣環境

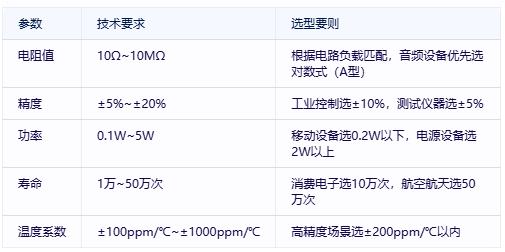

二、核心選型參數與成本結構
成本構成分析（以10kΩ±20%為例）：
● 基材成本（導電聚合物）：占35%~40%
● 模具精度（軸體同心度）：影響20%~25%
● 封裝工藝（密封等級）：決定15%~20%
● 檢測校準（線性度控制）：占10%~15%
三、全球原廠技術路線對比

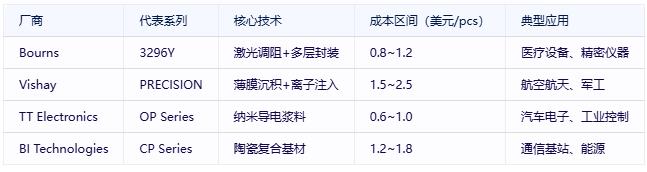

1. 國際廠商陣營

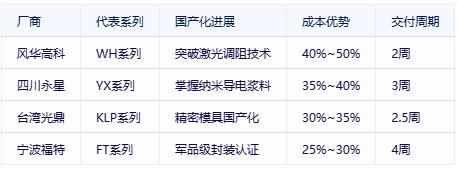

2. 國內廠商突破
四、選型決策樹與典型場景
1. 成本敏感型應用（消費電子）
● 首選國內廠商中端系列（如風華高科WH系列）
● 關鍵參數：±20%精度、0.2W功率、5萬次壽命
● 成本優化：采用SMT封裝替代傳統插件式
2. 高可靠場景（汽車電子）
● 推薦國際廠商車規級產品（如TT Electronics OP系列）
● 認證要求：AEC-Q200、PPAP
● 降本方案：國產廠商軍品級產品+第三方檢測
3. 極端環境（航空航天）
● 必須選用國際頂級廠商（如Vishay PRECISION）
● 特殊要求：抗輻射加固、宇航級封裝
● 替代方案：國內定制化開發（需18~24個月驗證周期）
五、未來技術趨勢
1. 材料革新：石墨烯導電漿料將使溫度系數降低至±50ppm/℃
2. 智能集成：MEMS工藝實現電位器+ADC+MCU單芯片集成
3. 環保升級：無鉛化封裝滿足RoHS 3.0要求
4. 柔性化：PI基材實現可彎曲電位器，適用于可穿戴設備
六、結語：構建智慧選型體系，駕馭技術迭代浪潮
在智能制造與國產替代的雙重浪潮下，有機實心電位器的選型已演變?yōu)楹w技術指標、供應鏈安全、全生命周期成本的三維決策。工程師需建立動態評估模型：短期聚焦性能參數與采購成本的平衡，中期關注廠商技術迭代能力，長期考量地緣政治風險與本土化配套可能。
當前技術拐點正孕育著新的產業機遇——石墨烯導電材料的商業化應用將重塑高端市場格局，MEMS集成技術推動電位器向智能化傳感器演進，而柔性基材的突破更將拓展人機交互界面邊界。在這場變革中，國內廠商已從"成本替代"邁向"價值創新"，在汽車電子、工業控制等領域展現出強勁的追趕勢能。
建議決策者采用"階梯式驗證"策略：對成熟應用優先導入國產中高端產品，對戰略領域保持國際廠商技術對標，對創新場景構建產學研協同驗證平臺。唯有將元器件選型嵌入到系統級架構優化中，方能在摩爾定律放緩的時代，通過精準的器件級創新持續釋放產品競爭力。未來已來，這場關于電阻值的精密博弈，終將演變?yōu)楫a(chǎn)業升級的宏觀敘事。
