【導讀】本文將詳細討論脈沖密度調制 (PDM) 和集成電路內置音頻 (I2S) 兩種數字接口，簡介它們的獨特特性以及在系統設計時的優缺點。工程師具體選擇哪一種，將取決于對兩種技術的研究，并要了解哪種協議對于特定應用更適合。
文章概述
本文將詳細討論脈沖密度調制 (PDM) 和集成電路內置音頻 (I2S) 兩種數字接口，簡介它們的獨特特性以及在系統設計時的優缺點。工程師具體選擇哪一種，將取決于對兩種技術的研究，并要了解哪種協議對于特定應用更適合。具體要考慮的幾個關鍵因素包括：
音質 功耗 物料成本 設計的空間限制 硬件的運行環境
如果您在MEMS 麥克風的數字輸出接口選擇上有需求，相信本文會有所幫助。
麥克風用在嵌入式系統中已經有很多年了。自其誕生以來，由于家居、汽車和可穿戴設備中基于語音的應用范圍不斷擴大，MEMS 麥克風的市場使用率迅速增加。MEMS 麥克風不僅具有顯著減少電路板空間、低功率要求和提高抗電噪聲能力的優點，而且還具有更高的設計靈活性，有多種輸出選擇。模擬輸出 MEMS 麥克風仍然是工程師們的一個選擇，以及像脈沖密度調制 (PDM) 和集成電路內置音頻 (I2S)這樣的數字輸出亦是如此。
脈沖密度調制 (PDM) 概述

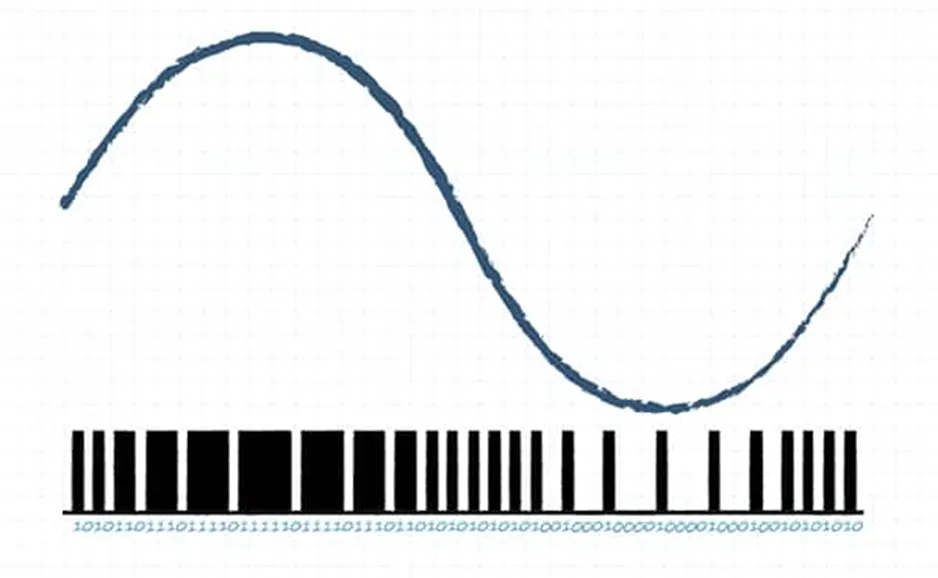

圖 1：PDM 協議（圖片來源：CUI Devices）
與模擬信號相比，PDM 的數字性質使其對電噪聲環境的適應性大大增強。當發生信號退化時，它還具有更高的位容錯。然而，信號的高頻性質導致了距離的限制，因?yàn)檩^長傳輸線路上的電容增加，可能導致不必要的衰減，從而導致音頻質量下降。PDM 信號還需要由外部 DSP 或微控制器進行額外處理，并配備適當?shù)木幗獯a器，通過運行低通濾波器將 PDM 信號減采樣或下采樣到較低的采樣率，從而使其可用于其他設備。其概念的簡單性意味著PDM 設備只需要兩個信號，這使得它們的成本普遍較低，功率使用較少，占用的電路板較小。這些優勢需要提供額外電路來實現，以處理來自 PDM 設備的信號。

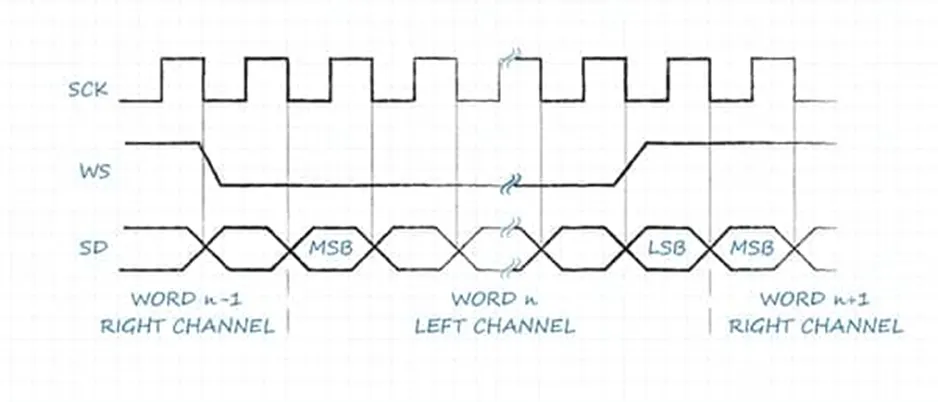

集成電路內置音頻 (I2S) 接口概述
與 PDM 不同，I2S 是一個完全的數字信號，意味著它不需要編碼或解碼。它是一種三線串行協議，具有時鐘、數據和“字選擇”線，其中“字選擇”表示正在傳輸?shù)臄?shù)據所關聯的右或左通道。雖然沒有普遍要求的數據傳輸速度，但有一個最低速度，它取決于傳輸?shù)臄?shù)據及其精度。例如，如果音頻采樣率是行業標準的 44.1kHz，精度為 8 位，那么一個單聲道需要的時鐘速度至少為 352.8 kHz。對于立體聲應用來說，這將是 705.6 kHz 時的兩倍。精度的任何變化也會改變最小傳輸帶寬。
