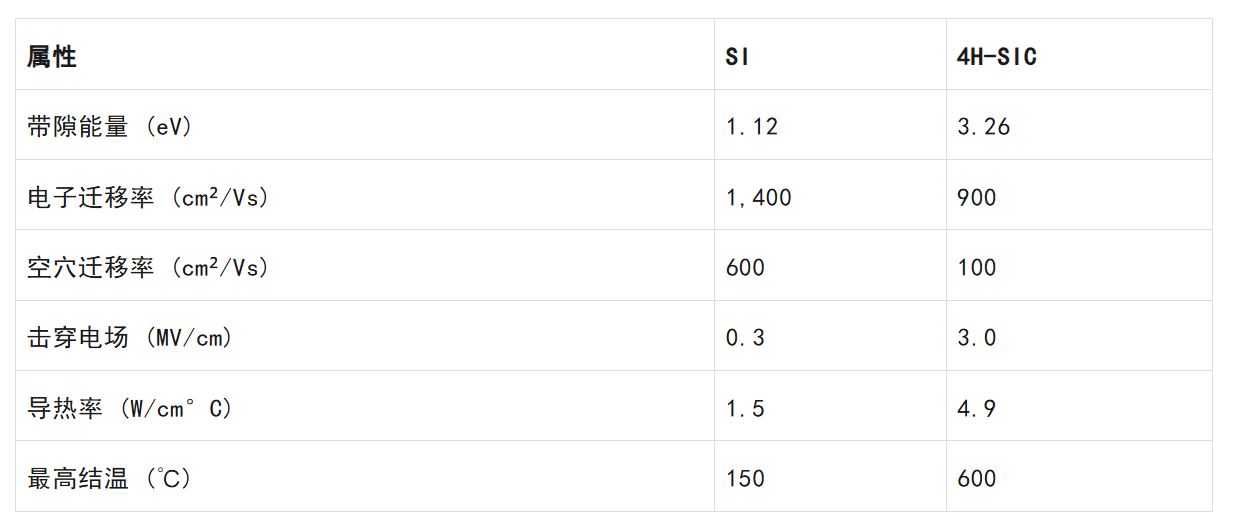

SiC 是一種寬帶隙 (WBG) 材料，其帶隙為 3.26 電子伏特 (eV)，而 Si 的帶隙為 1.12 eV。與 Si 相比，SiC 提供了 10 倍的擊穿場能力，超過 3 倍的導熱率，并且可以在更高的溫度下工作。這些規格使得 SiC 很適合用于能源基礎設施應用（表 1） 。
SiC 的材料特性使之成為許多高壓、高速、大電流和高密度電源轉換設計的絕佳選擇。在許多情況下，問題不在于是否使用 SiC，而在于什么 SiC 封裝技術能提供最佳的性能和成本取舍。
設計人員在使用 SiC 電源技術時有三種基本的封裝選擇：分立器件、智能電源模塊 (IPM) 或電源集成模塊 (PIM)，每一種都有一套獨特的成本和性能取舍（表 2）。例如：
當成本是一個主要考慮因素時，如消費應用，通常傾向于使用分立器件。此外它們還支持雙源，并有很長的使用壽命。
IPM 解決方案減少了設計時間，具有最高的可靠性，是最緊湊的中功率水平解決方案。
與 IPM 相比，PIM 可以支持更高的功率設計，具有更好的功率密度、合理的快速上市速度、廣泛的設計選擇，以及更多的實現雙源的機會。

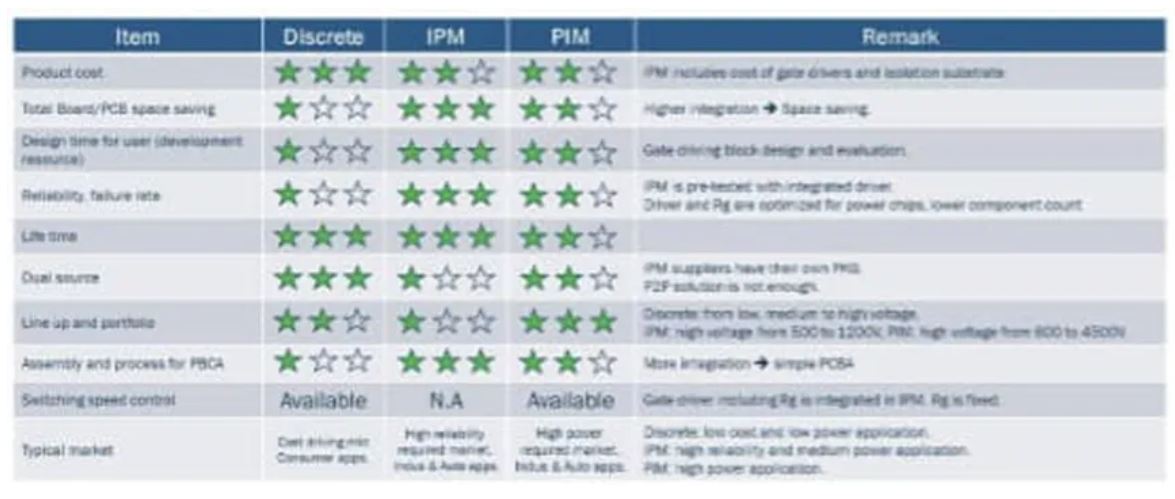

表 2：在選擇分立、IPM 和 PIM SiC 封裝解決方案時的集成特性和取舍之比較。（圖片來源：Onsemi）
混合 Si/SiC IPM
雖然有可能開發只使用 SiC 器件的解決方案，但有時使用 Si/SiC 混合設計更具有成本效益。例如，onsemi 的 NFL25065L4BT 混合 IPM 在輸出端將第四代 Si IGBT與 SiC 升壓二極管組合在一起，形成一個交錯式功率因數校正(PFC) 輸入級，適合用于消費、工業和醫療應用（圖 1） 。這種緊湊的 IPM 包括了一個經過優化的 IGBT 柵極驅動，以盡可能減少 EMI 和損失。集成的保護功能包括欠壓鎖定、過流關斷、熱監控和故障報告。NFL25065L4BT的其他特性包括：
600 伏/50 安培 (A) 兩相交錯式 PFC 針對 20 千赫 (kHz) 開關頻率進行了優化 使用氧化鋁直接鍵合銅 (DBC) 基底實現低熱阻 集成用于溫度監測的負溫度系數 (NTC) 熱敏電阻 隔離額定值達 2500 伏均方根(rms)/1 分鐘 UL 認證
圖 1：NFL25065L4BT IPM 在輸出端使用第四代 Si IGBT 與 SiC 升壓二極管組成交錯式 PFC 級。（圖片來源：Onsemi）
SiC PIM
對于太陽能逆變器、電動汽車充電站和類似應用，如果能夠使用基于 SiC 的 PIM，通過減少封裝和縮小總體積來最大限度地提高功率傳輸，那么設計人員就可以轉而使用 NXH006P120MNF2PTG。該器件包括一個 6 毫歐 (mΩ)、1200 伏的 SiC MOSFET 半橋和一個集成 NTC 熱敏電阻，采用 F2 封裝（圖2）。封裝選項包括：
有或沒有預涂熱界面材料 (TIM) 可焊接引腳或壓配引腳
這些 PIM 最大工作結溫為 175 攝氏度 (°C)，需要外部控制裝置和柵極驅動器。可選的壓配技術，也稱為冷焊接，在引腳和印刷電路板上的電鍍通孔之間提供可靠的連接。壓配提供了簡化的組裝方式，無需焊接，可實現氣密性、低電阻、金屬對金屬連接。

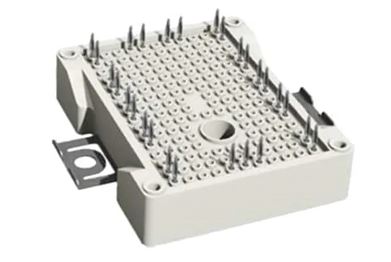

圖 2：NXH006P120MNF2PTG集成電源模塊采用 F2 封裝，帶有壓配引腳。（圖片來源：Onsemi）
SiC 肖特基二極管
175°C 最大結溫 506 毫焦耳 (mJ) 雪崩額定值 最高 220 A 的非重復性浪涌電流，最高66 A 的重復性浪涌電流 正溫度系數 無反向恢復，也無正向恢復 AEC-Q101 認證資質/PPAP 能力
圖 3：1700 伏/25 A NDSH25170A SiC 肖特基二極管沒有反向恢復電流，具有出色的熱性能，以及與溫度無關的開關特性。（圖片來源：Onsemi）
分立式SiC MOSFET
106 納庫侖 (nC) 典型柵極電荷 139 皮法拉 (pF) 典型輸出電容 100% 雪崩測試 175°C 工作結溫 AEC-Q101 鑒定

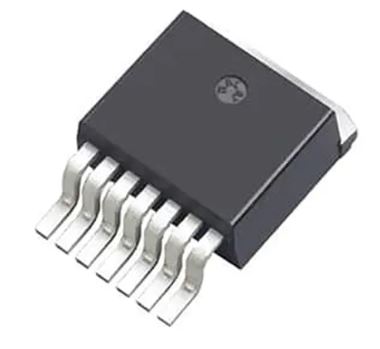

圖 4：NTBG040N120SC1 SiC MOSFET 的額定值為 1200 伏/60 A，導通電阻為 40 mΩ，采用D2PAK?7L 表面貼裝封裝。（圖片來源：Onsemi）
SiC MOSFET 柵極驅動器
用于 SiC MOSFET 的柵極驅動器，如onsemi NCx51705 系列，提供的驅動電壓比用于 Si MOSFET 的驅動器高。全導通 SiC MOSFET 需要 18 至20 伏的柵極電壓，而導通 Si MOSFET 則需要不到10 伏的電壓。此外，SiC MOSFET 在關斷時需要 -3至 -5 伏的柵極驅動。設計人員可以使用針對 SiC MOSFET 優化的 NCP51705MNTXG 低壓側、單 6 A 高速驅動器（圖 5）。NCP51705MNTXG 提供了最大的額定驅動電壓，以實現低傳導損耗，并且在導通和關斷期間提供高峰值電流，以盡量減少開關損耗。

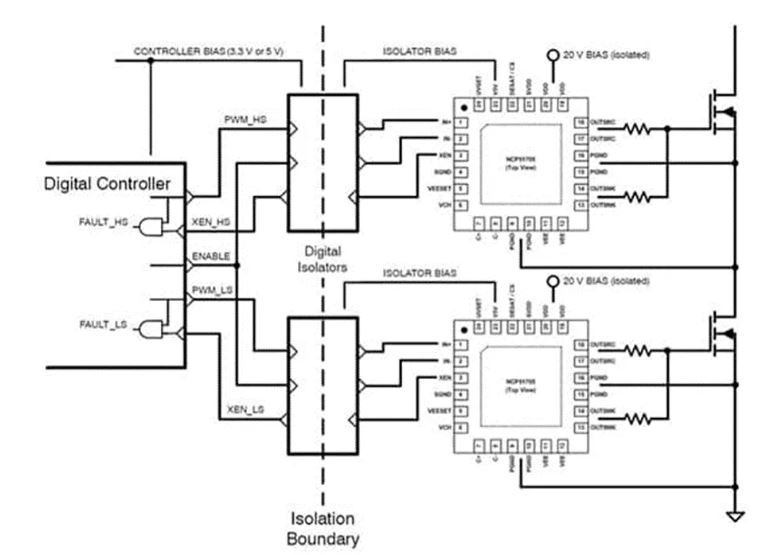

圖 5：簡化示意圖顯示兩個 NCP51705MNTXG 驅動器 IC（中右）以半橋拓撲結構驅動兩個 SiC MOSFET（右）。（圖片來源：Onsemi）
設計人員可以使用集成充電泵來產生用戶可選擇的負電壓軌，以提供更高的 可靠性、提升的 dv/dt 抗擾度以及更快的關斷速度。在隔離設計中，可以用一個從外部獲得的 5 伏電壓軌為數字或高速光隔離器的二次側供電。NCP51705MNTXG 的保護功能包括基于驅動電路結溫的熱關斷，以及偏置電源欠壓鎖定監控。
評估板和SiC 柵極驅動注意事項
為了加快評估和設計過程，設計人員可以使用 NCP51705SMDGEVB 評估板 (EVB) 來評估 NCP51705（圖 6）。該評估板包括一個 NCP51705 驅動器和所有必要的驅動電路，包括一個板載數字隔離器以及能夠焊接任何采用 TO?247 封裝的 SiC 或 Si MOSFET。該評估板旨在用于任何低壓側或高壓側的電源開關應用。在圖騰柱驅動器中可以配置兩個或多個這樣的評估板。

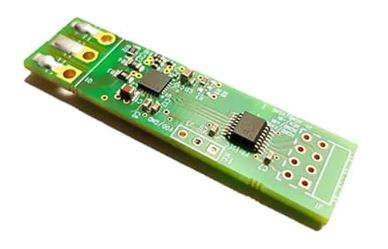

圖 6：NCP51705SMDGEVB EVB 有孔（上左），可連接 SiC 或 Si 功率 MOSFET，且包括 NCP51705 驅動器（U1，中左）和數字隔離器 IC（右中）。（圖片來源：Onsemi）
在使用帶有 SiC MOSFET 的 NCP51705柵極驅動器時，盡量減少印刷電路板的寄生電感和電容是很重要的（圖 7）。印刷電路板布局注意事項：
NCP51705 應盡可能靠近 SiC MOSFET，要特別注意的是 VDD、SVDD、V5V、充電泵和 VEE 電容與 MOSFET 之間的短印制線。 VEE 和 PGND 之間的印制線應盡可能短。 高 dV/dt 印制線與驅動器輸入和DESAT 之間需要有隔離，以避免因噪聲耦合而導致的異常操作。 對于高溫設計，應在裸焊盤和外層之間使用熱過孔，以盡量減少熱阻。 OUTSRC、OUTSNK 和 VEE 需要使用寬印制線。

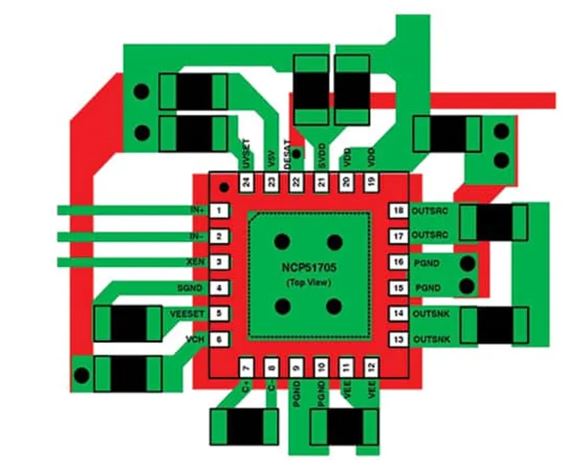

圖 7：NCP51705的推薦印刷電路板布局，可最大程度地減少驅動 SiC MOSFET 的寄生電感和電容。（圖片來源：Onsemi）
總結
如上所述，在分立器件、IPM 和 PIM 之間進行選擇時，需要考慮一系列的性能、上市速度和成本權衡。此外，在使用分立器件或 PIM 時，為了實現可靠和高效的系統性能，SiC 柵極驅動器的選擇和最佳的印刷電路板布局也至關重要。
