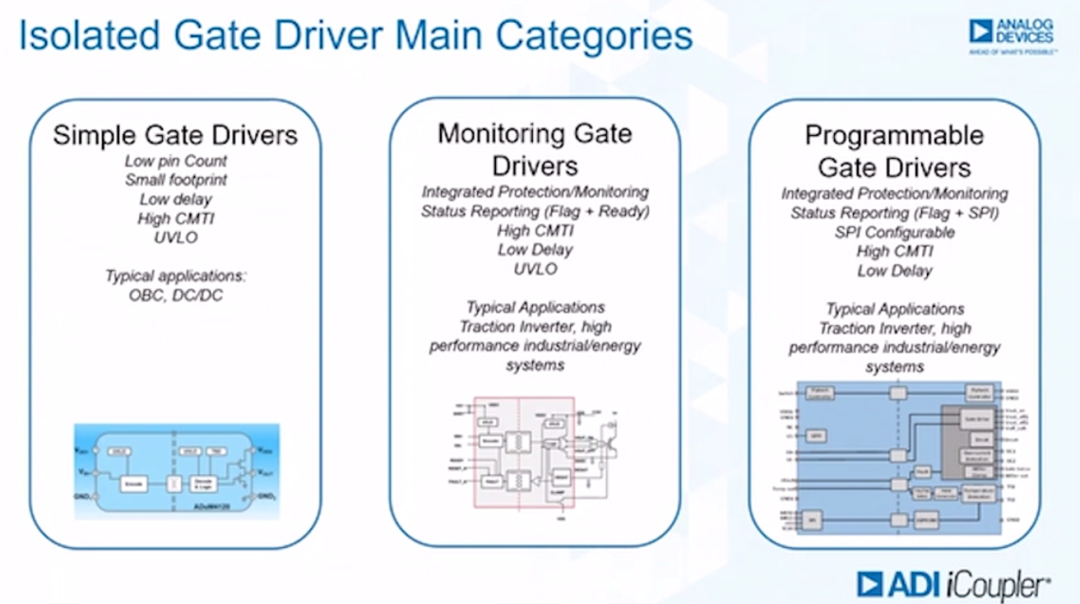

目前，寬帶隙半導體GaN和SiC的使用數量正在急劇增加，但是并非所有柵極驅動器都適合使用這些技術，ADI針對這些GaN和SiC產品提供了豐富柵極驅動器，并將柵極驅動器分為三類：第一類是簡單柵極驅動器；第二類是監控柵極驅動器；第三類是可編程?hào)艠O驅動器。這些驅動器是根據復雜程度和系統需求來進行分類。

顧名思義，基于iCoupler技術的簡單柵極驅動器通常引腳數量少、尺寸小，但傳輸延遲極低，且具有高共模瞬變抗擾度和UVLO等保護功能，這類驅動器的路徑始終保持正向，始終向輸出端傳輸。如果無需提供短路保護，那么您可以選擇簡單柵極驅動器，這類驅動器具有速度快、性能可靠且價格更低。

ADuM4121為2 A隔離式、單通道驅動器簡單柵極驅動器，采用iCoupler?技術提供精密隔離。ADuM4121提供5 kV rms隔離，。這些隔離器件將高速CMOS與單芯片變壓器技術融為一體，具有優于脈沖變壓器和柵極驅動器組合等替代器件的出色性能特征。ADuM4121采用2.5 V至6.5 V輸入電壓工作，可與較低電壓系統兼容。與采用高壓電平轉換方法的柵極驅動器相比，ADuM4121的輸入與輸出之間具有真電氣隔離優勢。

ADuM4121集成內部米勒箝位，在2 V時可在柵極驅動輸出的下降沿上激活，提供具有較低阻抗路徑的驅動?xùn)艠O，以減少米勒電容感應導通的可能性。此外，ADuM4121有很多選項可用于熱關斷使能或禁用。因此，ADuM4121可在各種開關電壓范圍內對絕緣柵極雙極性晶體管(IGBT)/金屬氧化物半導體場效應晶體管(MOSFET)配置的開關特性進行可靠控制。

對于監控柵極驅動器，它可能提供一些類型的保護功能，并向初級端提供一些反饋，例如故障報告，或者通過就緒引腳告知您次級側已啟動和運行。

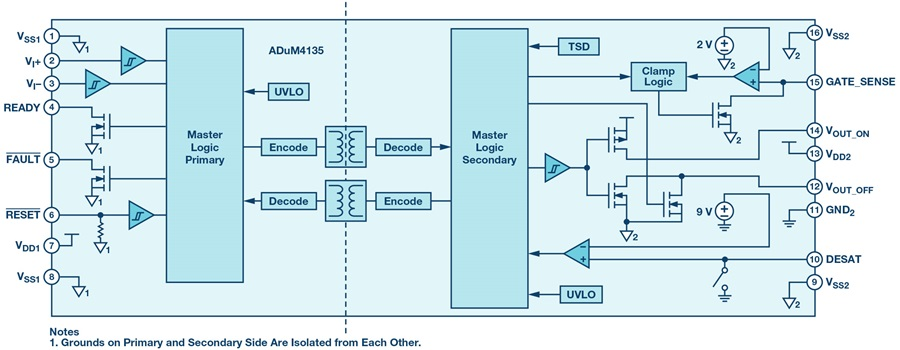

ADuM4135是監控柵極驅動器的一員，它的額定CMTI高于100kV/us，與ADuM4121一樣它也有一個內部米勒箝位。此外，還提供去飽和保護或短路保護，可以給高電壓和高開關速度應用帶來諸多重要優勢，這種驅動器常用于碳化硅拓?fù)洹DuM4135是驅動SiC/GaN MOS的優質選擇，出色的傳播延遲優于50 ns，通道間匹配小于5 ns，共模瞬變抗擾度 (CMTI) 優于100 kV/μs，單一封裝能夠支持高達1500 VDC的全壽命工作電壓。

ADuM4135采用16引腳寬體SOIC封裝，包含米勒箝位，以便柵極電壓低于2 V時實現穩健的SiC/GaN MOS或IGBT單軌電源關斷。輸出側可以由單電源或雙電源供電。去飽和檢測電路集成在ADuM4135上，提供高壓短路開關工作保護。去飽和保護包含降低噪聲干擾的功能，比如在開關動作之后提供300 ns的屏蔽時間，用來屏蔽初始導通時產生的電壓尖峰。內部500 μA電流源有助于降低器件數量；如需提高抗噪水平，內部消隱開關也支持使用外部電流源。考慮到IGBT通用閾值水平，副邊UVLO設置為11 V。ADI公司iCoupler芯片級變壓器還提供芯片高壓側與低壓側之間的控制信息隔離通信。芯片狀態信息可從專用輸出讀取。器件原邊控制器件在副邊發生故障后復位。

可編程?hào)艠O驅動器屬于復雜程度更高的驅動器，一般可以通過SPI進行一些通信，用于變更系統模式和讀取不同的寄存器故障。如果您要使用包含GaN或SiC的系統，有時您需要提供短路保護，對于這些系統您一般需要使用監控柵極驅動器或可編程?hào)艠O驅動器。

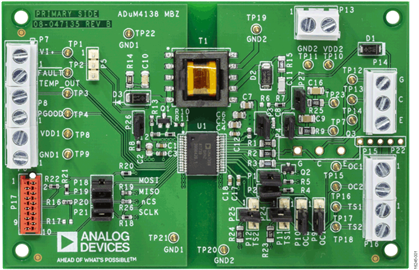

ADuM4138 是一款已針對絕緣柵極雙極晶體管 (IGBT) 驅動進行優化的單通道柵極驅動器，基于iCoupler? 技術在輸入信號和輸出柵極驅動器之間實現隔離。最為重要的是，ADuM4138集成了隔離式反激控制器，所以只需開啟變壓器即可為整個系統提供隔離電源，可實現簡單的二次電壓生成，集成了過流檢測功能，可在發生去飽和事件和/或過流事件的情況下保護 IGBT。在發生故障的情況下，過流檢測可與高速兩級關閉功能相結合。下圖為具有隔離式反激控制器的高電壓隔離式IGBT柵極驅動器ADuM4138評估板。

ADuM4138 為MOSFET提供一個米勒箝位控制信號，可在使用單軌電源的情況下在米勒箝位電壓閾值降至低于 GND2 以上 2 V 時實現 IGBT 關閉。可以在進行或不進行米勒箝位操作的情況下使用單極次級電源工作。如果開啟后柵極電壓未在允許的時間內（通常為 12.8 μs）上升到內部閾值以上，低柵極電壓檢測電路可觸發故障。低電壓檢測電路可檢測導致柵極短路或弱驅動的 IGBT 器件故障。

之所以稱為可編程?hào)艠O驅動器，ADuM4138可通過SPI進行編程，它具有許多功能，它具有出色的通信功能，可編程能力和靈活性，器件初級側的串行外設接口 (SPI) 總線為 ADuM4138 提供溫度感應二極管增益和偏移的場內編程功能。值存儲在器件次級端的電子可擦可編程只讀存儲器 (EEPROM) 中。此外，可以對特定的VDD2 電壓、溫度感應報告頻率和過流消隱時間進行編程。ADuM4138還可為過流事件、遠程溫度過熱事件、UVLO、熱關斷 (TSD) 和去飽和檢測提供隔離式故障報告。
