介紹
為了化電力傳輸同時化導體體積，市電通常以三相方式供電，無論是否有中性線連接（圖 1）。請注意，當涉及中性線時，它通常連接到靠近裝置電源入口點的裝置安全接地。

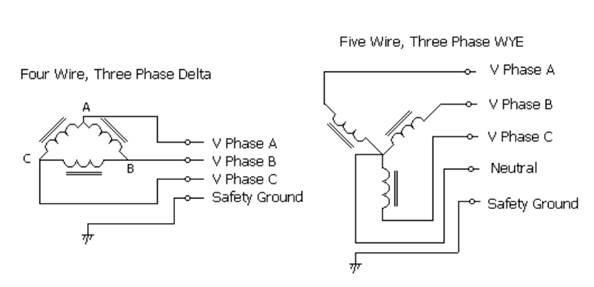

圖 1 常見的三相電源
北美三相系統的常見電壓包括 4 線 Delta 系統，相間電壓為 208 VAC/60 Hz 或 480 VAC/60 Hz。相線電壓為 277 VAC 的 480 VAC/60 Hz 5 線 WYE 系統也很常見，相線電壓為 120 VAC 的 208/60 Hz 5 線 WYE 系統也很常見。在世界其他地區，典型的電源線電壓包括 50 Hz 5 線 WYE 系統，相間電壓為 398 VAC，相間電壓為 230 VAC，或相間電壓為 380 VAC。 V，相電壓為 220 V。
圖 2 顯示了 208VAC Delta 系統的相電壓。

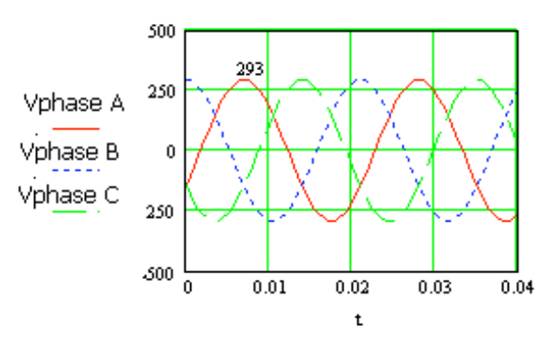

圖 2 208VAC/60Hz 系統的各相電壓與時間的關系
電力轉換系統通常設計為從每相均勻地汲取電力，以免線路、配電變壓器或斷路器過載。可以通過以負載平衡的方式將設備單獨連接到每個相來管理三相的負載，或者通過使用同時連接到所有三相的功率轉換器來自動提供相平衡。圖 3 說明了兩種替代方法。

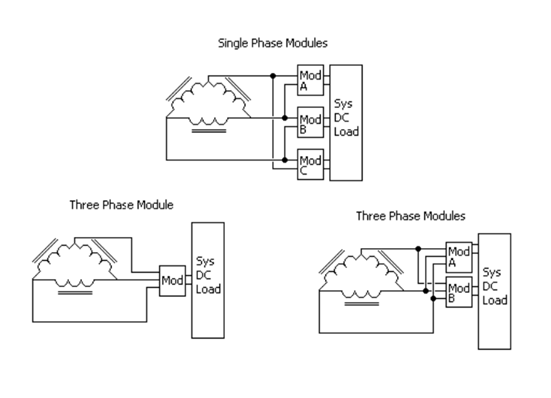

圖 3 單相和三相輸入的功率轉換轉換器
單相輸入電源模塊
單相模塊具有更簡單、更高效的電源轉換電路的優點，但為了完全平衡線路電流，電源轉換器必須以三的倍數來實現。在各個電源模塊尺寸和整體系統負載之間找到合適的配合有時可能具有挑戰性。如果模塊為公共負載供電，則必須在模塊之間采用功率共享電路，以確保從每相汲取的功率相等。功率共享電路可以采用“下垂”共享電路的形式，其中小的非耗散合成阻抗與每個模塊的輸出串聯添加。這將迫使模塊共享電流，就好像一個單元的電流大于其他單元一樣，其輸出電壓將下降，直到其負載電流與系統中的其他單元匹配。或者，單線，
三相輸入模塊
三相輸入模塊具有簡化相負載管理的優點，其中電源數量并不重要。（如果需要容錯冗余，則所需的模塊數量為兩個。）但是，三相模塊的代價是增加了復雜性并降低了電源模塊級別的效率和可靠性。如果模塊為公共負載供電，則仍然需要功率共享電路，以確保并聯模塊上的平衡應力。
