數字電源系統管理：設置、監控、更改和記錄電源
在高軌數電路板中管理電源和實現靈活性可能具有挑戰性，需要使用數字電壓表和示波器進行實際探測，并且經常需要對 PCB 組件進行返工。為了簡化電源管理，特別是從遠程位置，有一種趨勢是通過數字通信總線配置和監控電源。數字電源系統管理 (PSM) 支持按需遙測功能來設置、監控、更改和記錄電源參數。
具有讀/寫功率參數的雙 ?Module穩壓器

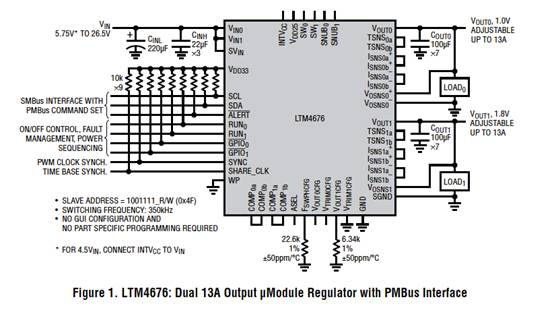

LTM4676 是一款雙通道 13A 輸出恒定頻率開關模式 DC/DC ?Module（微型模塊）穩壓器（圖 1）。除了在負載點提供功率外，LTM4676 還通過 PMBus（一種基于 I 2 C 的開放標準數字串行接口協議）實現電源和電源管理參數的可配置性和遙測監控功能。LTM4676 將一流的模擬開關穩壓器性能與精密混合信號數據采集相結合。它具有 ±1% 的直流輸出電壓誤差和 ±2.5% 的電流回讀精度（T J = -40?C 至 125?C），并集成了 16 位 delta-sigma ADC 和 EEPROM。
LTM4676 的 2 線串行接口允許以具有排序延遲時間的可編程轉換速率對輸出進行裕度調節、調諧和斜坡上升和下降。輸入和輸出電流和電壓、輸出功率、溫度、正常運行時間和峰值都是可讀的。該器件由快速雙模擬控制環路、精密混合信號電路、EEPROM、功率 MOSFET、電感器和支持組件組成，采用 16mm × 16mm × 5.01mm BGA（球柵陣列）封裝。
LTM4676 采用 4.5V 至 26.5V 輸入電源供電，并將 V IN降壓 至 0.5V 至 5.4V 范圍內的兩個輸出。兩個輸出可以共享電流以提供高達 26A 的電流（即 13A + 13A 作為一個輸出）。
內部或外部補償

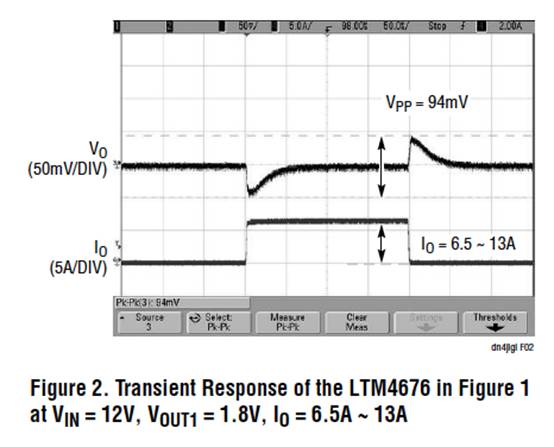

LTM4676 提供內部或外部補償，可優化寬工作范圍內的瞬態響應。圖 2 顯示峰峰值輸出電壓僅為 94mV，負載階躍為 50%。
在 1V OUT時電流共享高達 100A
LTM4676 采用恒定頻率峰值電流模式控制架構，提供逐周期電流限制并在多相之間輕松共享電流。并聯模塊可以獲得更高的輸出電流能力。例如，可以并聯四個 LTM4676 ?Module 穩壓器以提供高達 100A 的輸出電流。圖 3 顯示了熱圖像。

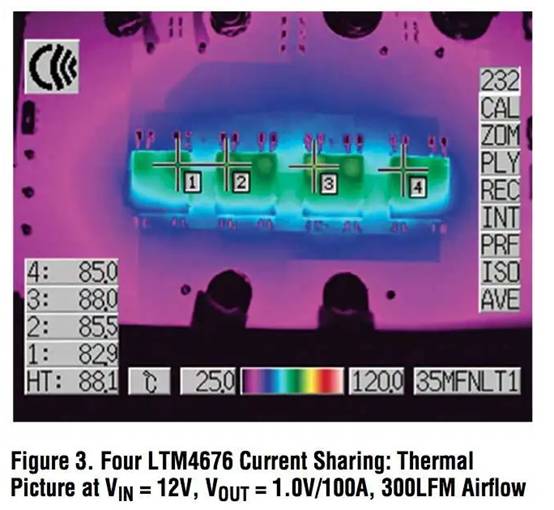

在 300LFM 的氣流下，熱點溫升僅為 64.3°C。模塊之間均勻的熱分布是由于出色的均流性能。圖 4 是演示板的照片，其中組裝了四個 LTM4676 ?Module 穩壓器以在 1V 時提供 100A 電流。
結論
Linear Technology 的數字電源系統管理 (PSM) 產品為用戶提供關鍵的電源相關數據。人們可以訪問負載電流、輸入電流、輸出電壓、計算功耗、效率，并通過數字總線訪問其他電源管理參數。這可以實現預測分析，限度地降低運營成本，提高可靠性并確?？梢宰龀雒髦堑哪茉垂芾頉Q策。
使用 LTM4676 對系統電源進行按需數字控制和監視，消除了 PCB 布局和電路元件操作，并在原型設計、部署和現場操作期間加速了系統表征、優化和數據挖掘。
