在TSP腳本和低電阻電流傳感電阻器的幫助下，我們實現了一個有趣的應用，即使用DMM6500這樣的數字萬用表，通過比率功能測量功率。腳本基于的原理是，比率功能在一個讀數中同時存儲傳感和輸入電壓的電壓測量數據，然后顯示輸入電壓與傳感電壓的比值。
比率功能比較輸入端子上的電壓與傳感端子上的電壓，輸出它們的商，也就是輸入電壓除以傳感電壓。由于這一測量編碼兩個單獨的電壓讀數，因此使用TSP腳本會有一些事情很好玩。

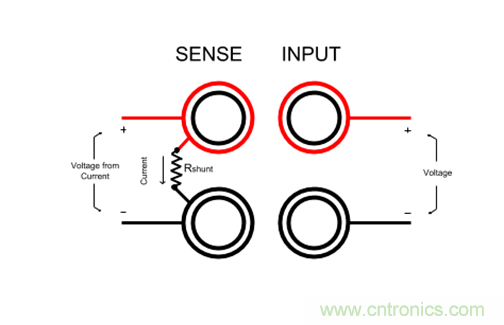

例如，在下面的應用中，比率功能在傳感端子之間放一個外部低電阻并聯電阻器，來測量功率。這意味著您可以使用傳感端子和輸入上的電壓，來測量電流。有了這兩個值，您可以計算給定電路任意一段的能耗。
但在此之前，您首先要解碼比率測量，提取電壓和電流讀數。傳感端子上的電壓存儲在“Full”樣式緩沖器的“Extra Value”字段中，這個緩沖器用來存儲讀數(在這種情況下稱為readingBuffer)。然后要把比率讀數乘對應的傳感電壓讀數，得出輸入端子上的電壓。

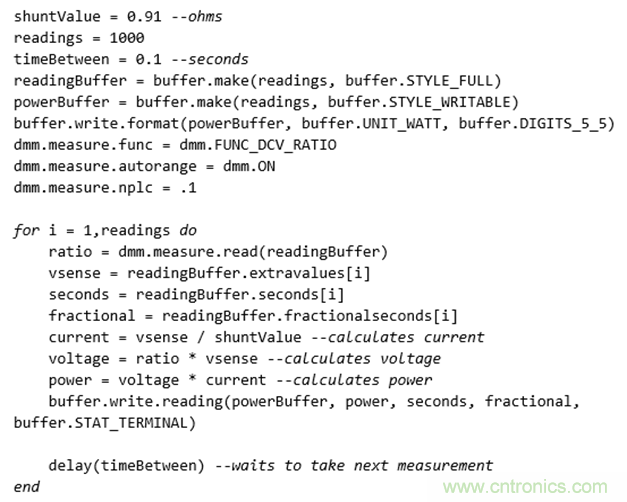

存儲了兩個電壓后，可以把傳感電壓測量值除以并聯電阻器值，得出電流。最后，獲得給定時點上的電流和電壓后，兩者相乘，積就是能耗。功率讀數可以輸出到有源可寫入緩沖器(powerBuffer)中，顯示在屏幕上。這看上去似乎有點復雜，實際上只需要幾行代碼就能搞定，如下圖所示：
這個腳本適用于支持TSP的任何吉時利DMM。
