【導讀】對于共模電感很多人都不陌生，但是對它的接法你是否完全理解呢？你的電路上的共模電感是否接對了？首先我們來認識一下共模電感。
一、共模電感的作用、原理
對于共模電感很多人都不陌生，但是對它的接法你是否完全理解呢？你的電路上的共模電感是否接對了？首先我們來認識一下共模電感。
共模電感一個以鐵氧體為磁芯的共模干擾抑制器件，它是由兩個尺寸相同、匝數相同的線圈對稱地繞制在同一個鐵氧體環形磁芯上，形成一個四端器件，共模電感對交流電流起著阻礙的作用。對于插件電感，我們一般見的比較多的就是UU型和EE型以及環型等。

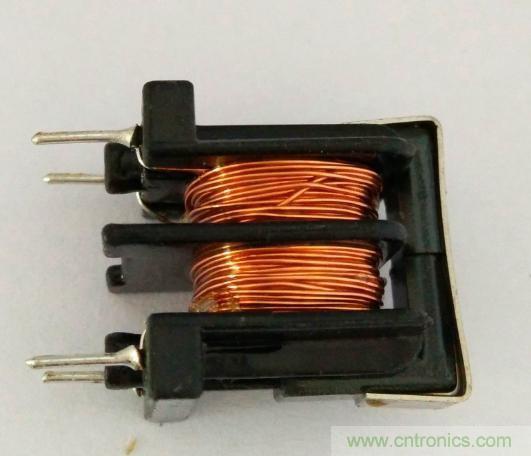

UU型共模電感

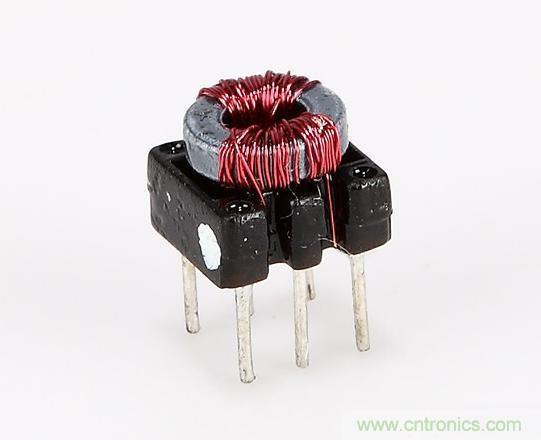

環型共模電感
在交流電頻率一定情況下，電感量越大，其對交流電阻礙能力越大，相反電感量小其阻礙能力也小，它在電路當中抑制的是共模信號，共模電感的電感值可以用電橋來測量。

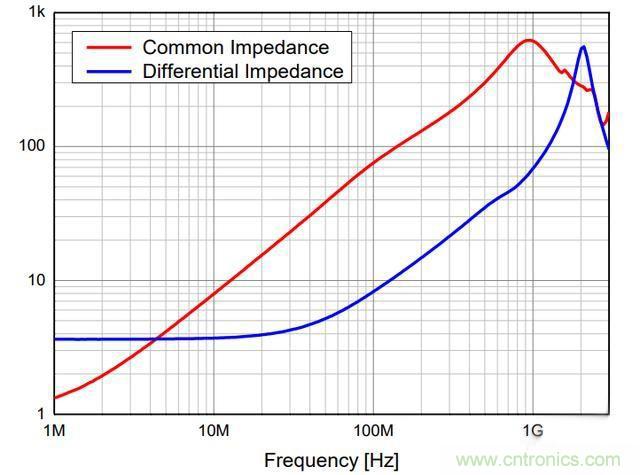

某電感阻抗與頻率關系
二、共模電感在開關電源的應用
共模電感有時候又叫共模扼流圈，是因?yàn)樗饔檬瞧鸬揭种疲鄳?yīng)用于開關電源電路中，構成各種濾波器對EMI進行濾波，抑制各種高速信號產生的電磁波向外發射，如下圖，電路中有一組并行線路，正常信號通過時候基本不受影響，但是當有共模電流流經時，由于共模電流的同向性，會在線圈內產生同向的磁場而增大線圈的感抗，使線圈表現為高阻抗，產生較強的阻尼效果，這時候共模電流會被衰減，達到抑制干擾的目的。

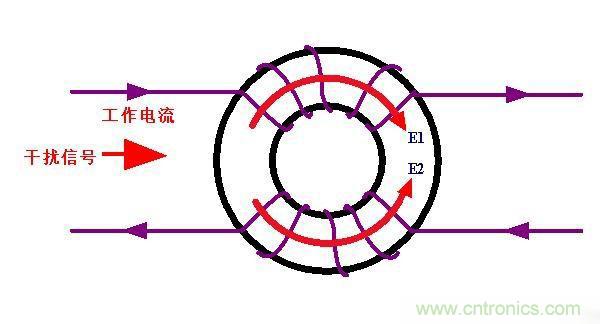

信號通過共模電感示意圖

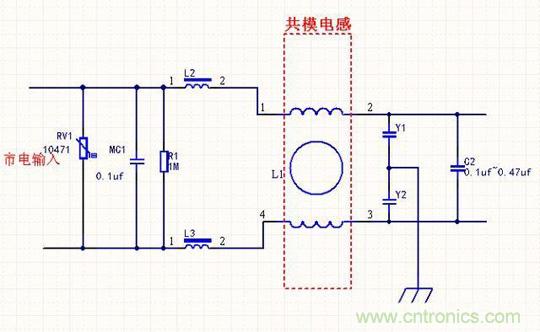

如下圖是開關電源前級部分原理圖，其中L1是共模電感，為了抑制共模干擾，我們知道，共模信號是幅度相等且相位相同的信號，它產生的噪聲是對地噪聲，是兩根線分別對地的噪聲，理解了共模噪聲我們就知道共模電感就知道為什么共模電感會接在交流一側了。
共模電感在開關電源電路交流一側
