【導讀】在大多數系統中，為了確保電源軌電壓不會出現壓降，電容器遍布于整個設計中。當電源剛剛被施加到系統中時，為這些電容器充電會導致一個涌入電流，如果不加以處理的話，這個電流會造成數個系統問題。

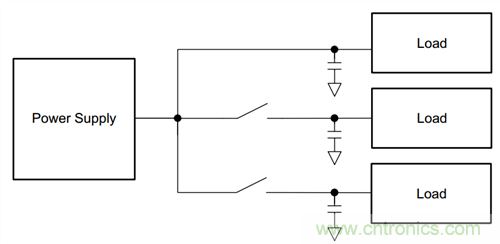

圖1顯示的是一個使用一個電源—DC/DC，低壓降 (LDO) 穩壓器，或者外部電源—為一個下游負載供電的系統示例。
圖1：典型配電電路
系統啟動時，電源將上升到經穩壓電壓。隨著電壓增加，一股涌入電流進入未被充電的電容器。當電容負載被切換到一個電源軌，并且必須被充電至那個電壓電平時，也會產生涌入電流。進入這個電容器的涌入電流的數量由電壓斜升的斜率決定，由方程式1表示：
(1)在這里，IINRUSH 表示由電容所導致的涌入電流的數量，C代表總電容值，dV是斜升期間電壓的變化量，而dt是電壓斜升時的上升時間。
涌入電流帶來的問題
主要有兩個與涌入電流相關的顧慮。第一個顧慮就是電路板上的跡線和組件的絕對最大電流額定值。全部接頭和端子塊都具有特定的電流額定值，如果超過了這些額定值的話，會損壞這些部件。相似的，在進行PCB跡線設計時，都要將特定的電流承載能力考慮在內，而這些PCB跡線也存在被損壞的風險。
不過，在針對較大涌入電流峰值進行設計時，將會導致較厚的PCB跡線和更加耐用的接頭，而這會增加總體設計的尺寸和成本。隨著涌入電流的減少，你可以優化這些跡線和接頭，以實現更小巧、價格更低的設計。

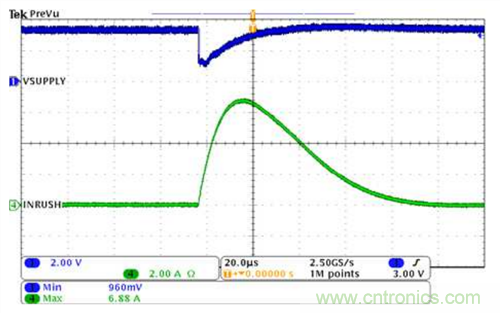

第二個擔心就是當電容負載接通至已經穩定的電壓軌時會出現問題。如果這個電源不能處理為這個電容器重現所需要的涌入電流數量，那么這個電壓軌上的電壓將被下拉。圖2顯示了這一運行方式。
圖2：由涌入電流所導致的電源暫降
該如何設計來應對涌入電流：TPS22965應用

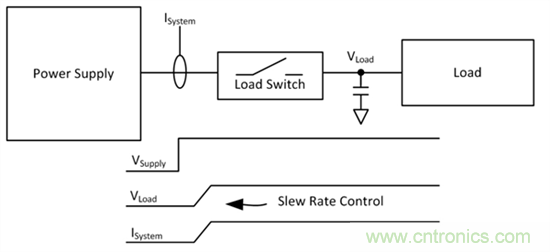

你可以通過增加負載電容的電壓上升時間，并且減慢電容器的充電率來減少涌入電流。所有TI負載開關（TPS229xx產品）均特有一個受控輸出轉換率來減輕涌入電流。圖3顯示的是針對一個負載開關的常見應用電路。
圖3：常見負載開關應用電路

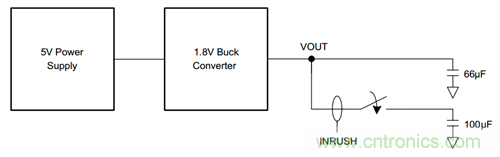

圖4顯示的是一個5V電源，其電壓被一個降壓轉換器降低至1.8V。在這個1.8V電壓軌加電時，在這個系統中施加了一個100µF的電容值。
圖4：沒有轉換率控制時的系統方框圖
在沒有受控上升時間時，這個開關不提供任何的涌入電流管理；圖5中顯示了其結果。

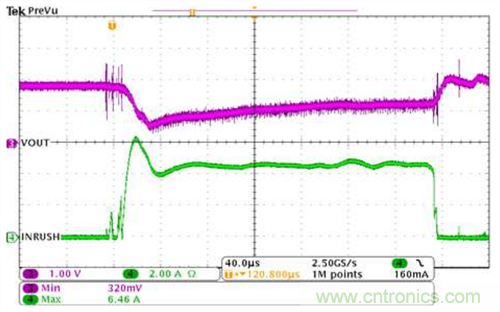

圖5：沒有轉換率控制時的涌入電流和壓降
圖6顯示的是同一個系統，不過其中的TPS22965負載開關（具有受控上升時間）控制電容負載。圖7顯示的是對應的波形。

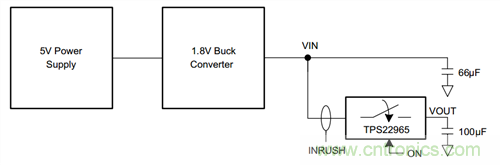

圖6：具有TPS22965的系統方框圖

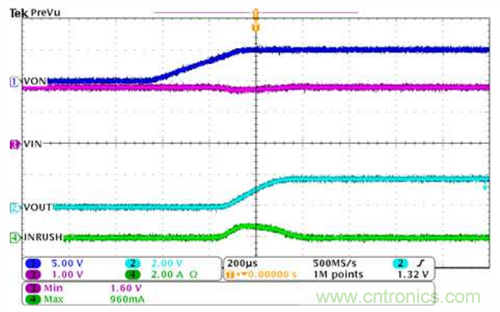

圖7：在進行轉換率控制時的涌入電流和壓降
受控上升時間防止了電源電壓的壓降，并且將涌入電流減少到可以管理的范圍內。
較大的電容值會導致涌入電流，從而造成器件損壞、系統不穩定或有害的運行方式。對于涌入電流的管理來說，TI負載開關的使用是一個既小巧又省錢的解決方案。
