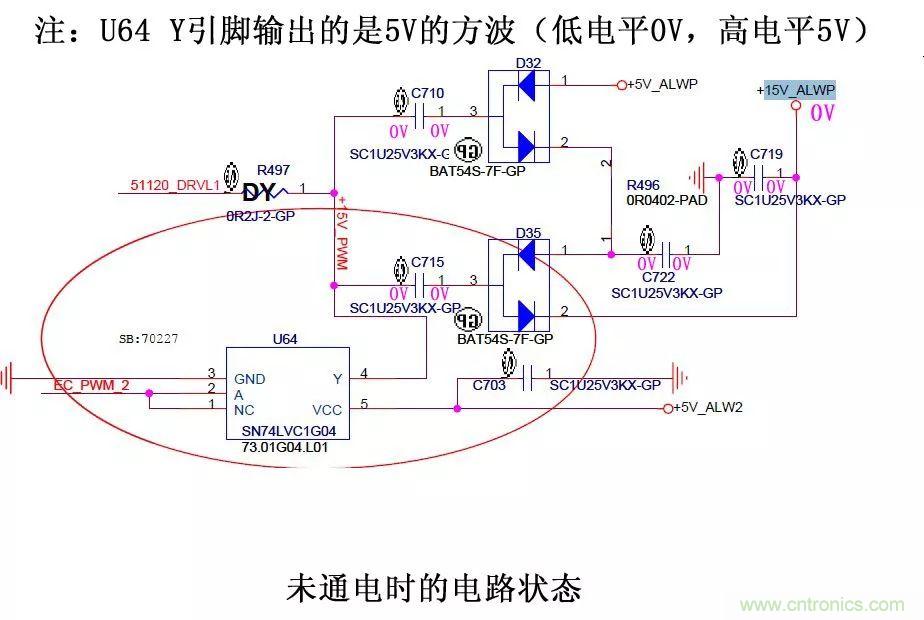

【導讀】+5V_ALWP電壓通過D32的1腳對C710、C722、C715、C719開始充電，充電完畢后電路狀態如上圖顯示(二極管壓降忽略不計)。

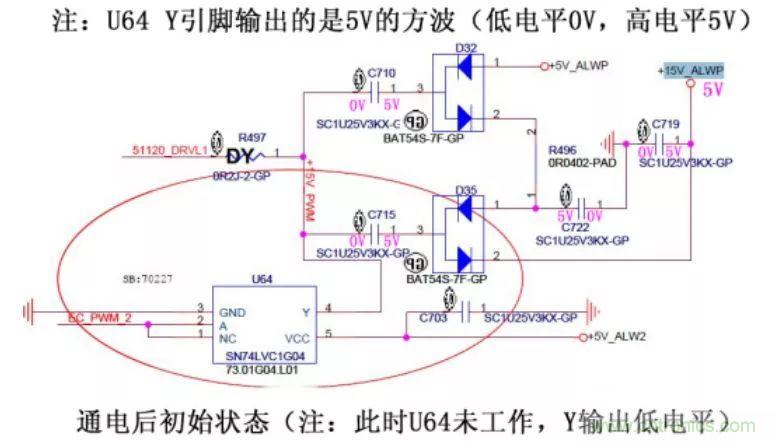

+5V_ALWP電壓通過D32的1腳對C710、C722、C715、C719開始充電，充電完畢后電路狀態如上圖顯示(二極管壓降忽略不計)。
此時的+15V_ALWP，實際電壓為5V

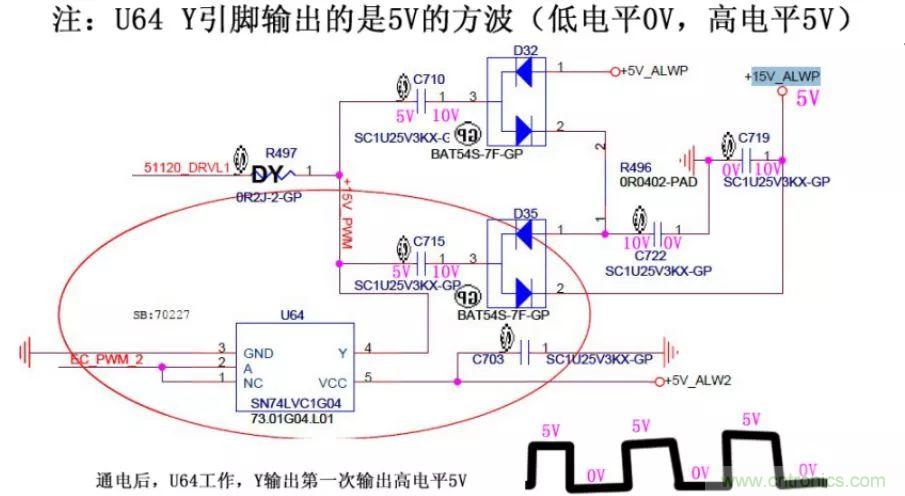

1. 由于電容的兩端電壓不能突變，此時C715兩端的電位為左邊5V，右邊10V(C715的電壓依然是10V-5V=5V)，然后電流經過D35的2引腳，對C719電容充電，充電后C719的電壓升到10V。
2. 在上述1發生的同時，Y輸出的第一次高電平5V也對C710充電。同樣電容兩端電壓不能突變，所以C710兩端的電位為左邊5V，右邊10V(C710的電壓依然是10V-5V=5V)。然后電流經過D32的2引腳對C732D電容充電(充電前C722的電壓為5V)，充電后C722的電壓升到10V。
此時+15V_ALWP電壓為10V。

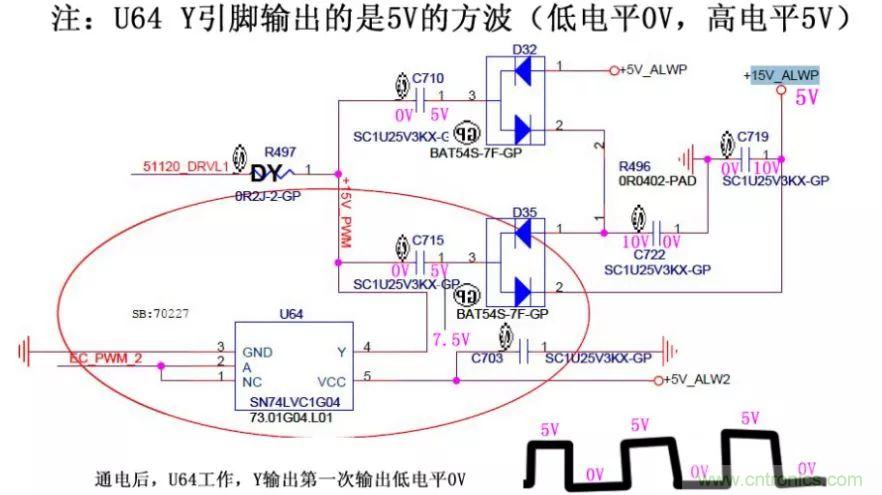

1.由于電容的兩端電壓不能突變，此時C715兩端的電位為左邊0V，右邊5V(C715的電壓依然是5V-0V=5V，保持5V電壓)，當C715電壓為5V后，由于C722電壓10V>C715電壓5V，C722會對C715充電。充電后C715=C722=7.5V。此時C715電壓依然比C719電壓低。是由于D35的2引腳處的二極管反向截止，所以C719不能對C715充電，C719電壓保持在10V。
2. 在上述1發生的同時，Y輸出的第一次低電平0V也改變了C710左端的電壓。同樣電容兩端電壓不能突變，所以C710兩端的電位為左邊0V，右邊5V(C710的電壓依然是5V-0V=5V)。此時C710電壓低，C722電壓高(7.5V)。但是由于D35的2引腳處的二極管反向截止，所以C722不能對C710充電。C722電壓保持在7.5V。
3. 當Y再次輸出高電平時，C722又被充電到10V。當Y變?yōu)榈碗娖绞荂722(10V)對C715(7.5V)充電。C715=8.75V。當Y再次輸出高電平時，此時C715兩端的電位為：左邊：5V,右邊：13.75V(5V+8.75V)，C715對C719充電，C719電壓變?yōu)?1.875V，C715由于對C719充電，電壓變?yōu)?1.875V。此時+15V_ALWP電壓是11.875V。
4. 經過數次高低電平變化后，C715兩端電壓慢慢升高，同時C715對C719充電，C719電壓也慢慢升高，最終C715會被充電到10V，不再升高。當Y引腳再次輸出高電平5V時，C715的電位為：左邊5V，右邊15V(10V+5V).最終+15V_ALWP電壓穩定在15V。
