【導讀】能把溫漂做到0.1ppm/C之內，同時保證10年老化2ppm，即便加速折算下來，第一的老化也不超過0.7ppm，堪稱理想電阻。這樣的指標，目前只有Vishay一家能做到。

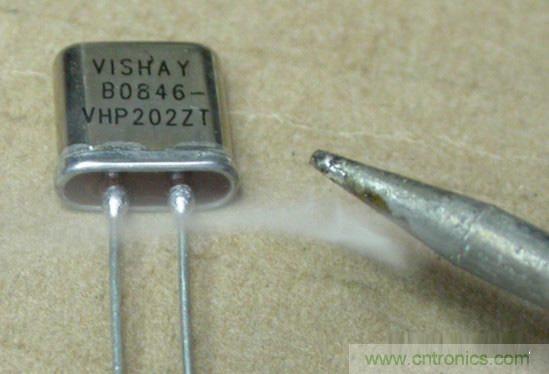

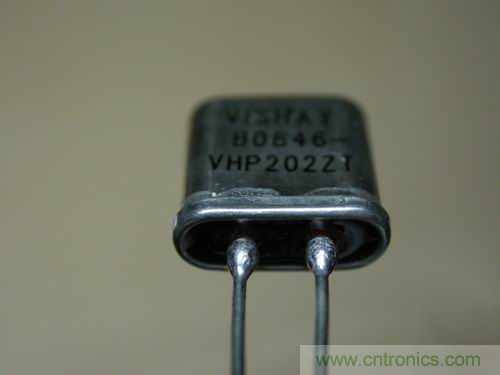

VHP202Z可以說是目前最好的電阻：
1、幾乎零溫度系數（<0.05ppm/C，0-60℃）
2、高穩定度（10年2ppm）
3、無感
4、低噪音
ppm換算成‰為：1ppm=0.001‰ 即1ppm=10^-6數量級
目前在VISHAY官網已經找不到這個型號。

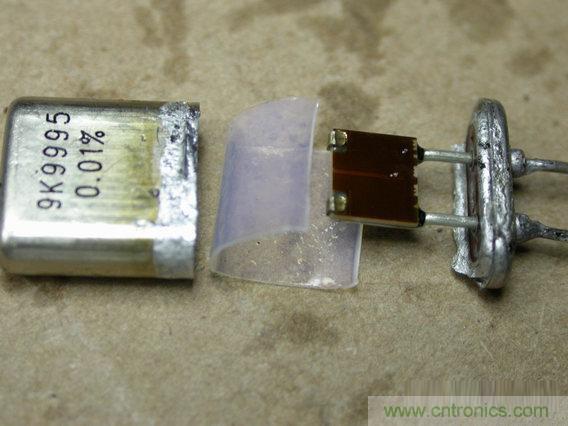

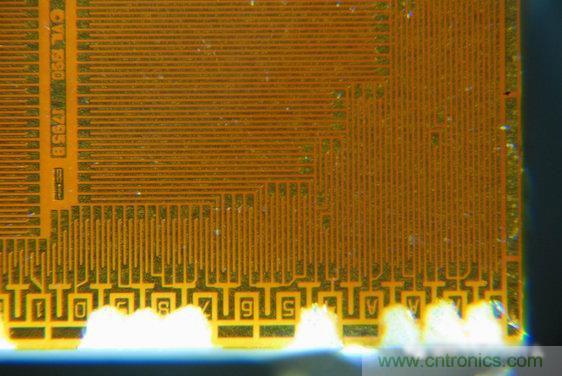

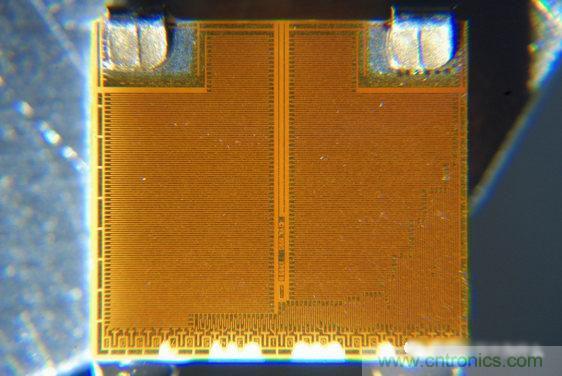

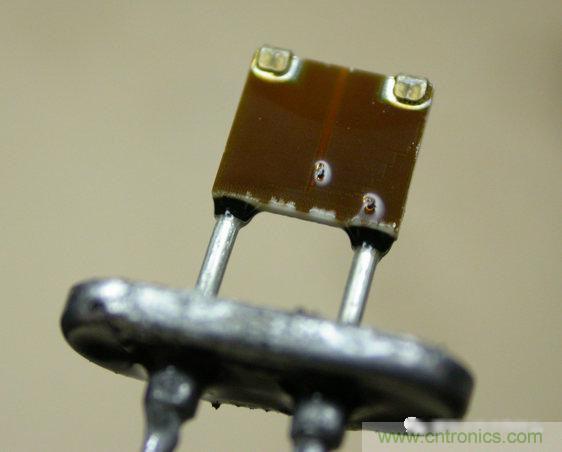

這種電阻的類型叫做：高穩金封金屬箔
能把溫漂做到0.1ppm/C之內，同時保證10年老化2ppm，即便加速折算下來，第一的老化也不超過0.7ppm，堪稱理想電阻。這樣的指標，目前只有Vishay一家能做到。
電阻的阻值會受到各種“應力”影響而發生改變，離開穩定性的高精度是沒有意義的。舉個例子，電阻出廠時的精度是±0.01%，為這個精度我們支付了昂貴的費用，但在幾個月的存儲或者幾百小時的負載后阻值可能變化超過±300ppm甚至更多。另一種最常見的情況是電阻在來料檢驗的時候在標稱的精度范圍以內，焊接到PCB后就超出了標稱的精度范圍。還有比如潮濕，靜電等都會導致電阻的阻值產生不可逆的變化。我們要強調的是，穩定性應該放在首位來考慮，而不是片面的追求高精度。
一個好的精密電阻，必須具備老化小、溫漂小、偏差小的特點，同時最好具備可靠性高、功率余量大溫升小、噪音低、串聯電感分布電容小、電壓系數小、焊接、振動及拉伸不容易變化等。
當然，與基準相關的最重要的參數，是老化，其次是溫度系數。因此，以下這個排名最重要的根據就是老化，其次是溫度系數。至于電阻上標的是1%、0.1%、還是0.01%，這個是偏差而已，并不直接代表“精密”程度。
“老化”是什么？老化就是長期穩定性，也就是在常溫常壓下，放在貨架子上，經過比較長的時間（比如1年），電阻的變化。老化因此也常用每年變化多少個ppm來表示。老化因此是一個不可逆的過程，就像人衰老一樣，再也回復不到原來的了。
“溫漂”又是什么？溫漂就是電阻的阻值隨溫度而變化。由于一般的電阻溫漂不大，因此常用每度變化多少個ppm來表示，這就是溫度系數。假如一個電阻的溫度系數是+100ppm/℃，就是溫度每升高1度，電阻增大0.01%。同樣，負溫度系數表示電阻的阻值隨溫度的升高而減少。說溫度系數的時候有的時候省略后面的/℃，例如某電阻的溫度系數是8ppm，意思就是8ppm/℃。
