【導讀】霍爾效應傳感器是換能器類型的組件，可以將磁信號轉換為電信號以進行后續的電子電路處理。通常，電流傳感器使用霍爾效應將電流輸入轉換為電壓輸出。
Allegro的ACS712電流傳感器是一款基于霍爾效應的效應的電流傳感器。
01. 所需元器件
硬件部分
SparkFun的低電流傳感器-ACS712
1歐電阻，額定功率8w
Arduino UNO和Genuino UNO
02. 介紹
霍爾效應傳感器是換能器類型的組件，可以將磁信號轉換為電信號以進行后續的電子電路處理。通常，電流傳感器使用霍爾效應將電流輸入轉換為電壓輸出。在霍爾效應中，來自電流的電子流過磁場板。然后，該場使電子“推”到板的一側，并在兩側之間產生電壓差。來自板側的電壓差是傳感器的輸出。
ACS712是可以同時在AC和DC上運行的電流傳感器。該傳感器工作電壓5V，并產生與測量電流成比例的模擬電壓輸出。該工具由一系列帶有銅線的精密霍爾傳感器組成。

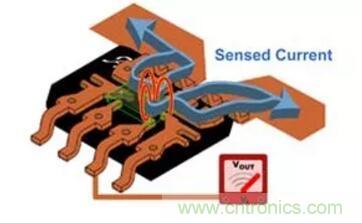

當電流通過銅初級傳導路徑（從引腳1和2到引腳3和4）增加時，該儀器的輸出具有正斜率。傳導路徑的內部電阻為1.2mΩ。
該傳感器在輸入電流0A和5V Vcc電源下的輸出電壓為Vcc x 0.5 = 2.5。根據可讀電流范圍，共有三種類型：±5A，±20A和±30A，每種類型的輸出靈敏度分別為185mV / A，100mV / A和66mV / A。
該電流傳感器的輸出是模擬的，因此要讀取它，我們可以使用電壓表直接測量輸出電壓，也可以使用Arduino之類的微控制器通過模擬方式讀取引腳電壓或ADC引腳電壓對其進行測量。
03. 操作方法
對于此項目，我們使用電源（輸出電壓為0至5伏）和一個1歐姆的額定功率8瓦電阻器來產生0至5安培的電流。稍后，我們將測量ACS712電流傳感器的電壓輸出。

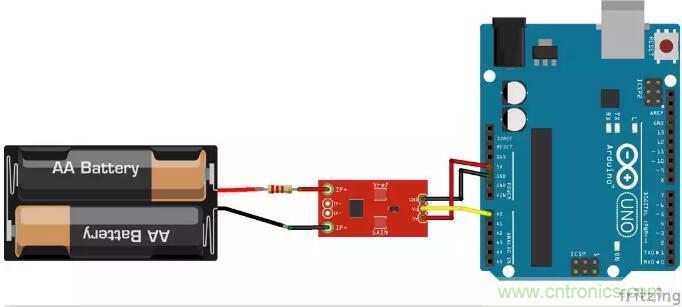

我們使用Arduino UNO為ACS712提供5V電源（至ACS712中的5V引腳）。ACS712傳感器的接地也連接到Arduino UNO接地。為了進行測量，我們將電壓表的+探針連接到ACS712的模擬輸出測試結果

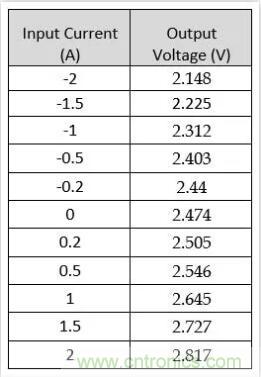

我們通過在-2A至2A輸入范圍內給出12個測量點來測試傳感器。每個相應測量的電壓讀數為：

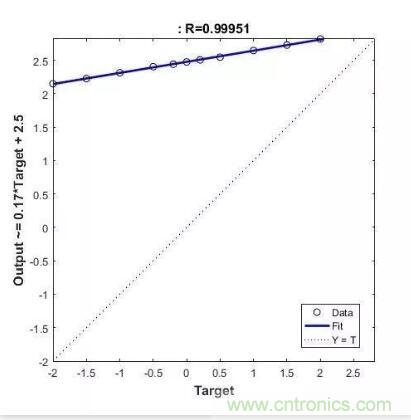

由所得結果的回歸線可得：
該結果表明，在0A時輸出為2.5V，斜率為170mV / A，如參考表所述。
04. 結論
事實證明，ACS712電流傳感器能夠讀取電流并產生與電流輸入成比例的輸出電壓。電流-電壓關系在0A時顯示為2.5V，每安培的斜率約為170mV。
